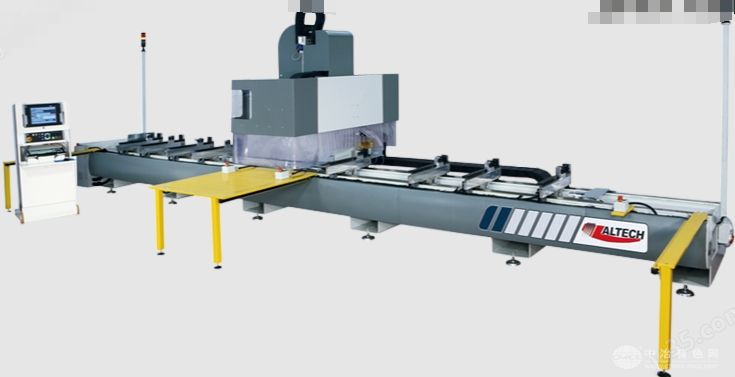

數控加工中心TANGO系列用以加工鋁型材，輕質合金，PVC和鋼件。設備配有大功率水冷電主軸(7.5 Kw. 20.000 rpm)， ISO30標準刀柄。刀具自動更換系統?？膳涠嘀?種刀具用以鉆、銑、攻絲等。微量潤滑裝置，刀具自動測量功能，雙區域加工，一次裝夾后完成全部加工。
結構：
數控加工中心設備主體結構由床身和在床身后部滑行移動的水平梁架組成。兩部分都為焊接鋼件并經高精度加工中心加工而成。
軸滑動：
各軸向運動都在高精度、高可靠性的直線運動方導軌上運動，各運動部件均配有的集中潤滑油泵自動潤滑系統。
軸運動：
X軸 主體梁架采用高精度齒輪齒條運動 (縱向);
Y軸 使用32x32絲杠運動(橫向);
Z軸 使用32x10絲杠運動(垂直)，Z軸驅動是配有自動制動裝置，斷電的情況下Z軸自動制動。Z軸同樣配有一個補償配重以用來平衡機頭重量。
主軸：
數控加工中心主軸有由HSD提供(為該領域的世界*)。
配7.5千瓦 持續運轉電機 ，轉速至20,000 rpm ，以及配有風冷裝置。ISO30標準刀柄按照檢測開關對刀具進行裝換。
電主軸的旋轉速度由CNC (CNC OSAI)控制，通過一個矢量變頻器，可以允許在高速下瞬間到低速運轉。
刀具潤滑：
配有微量潤滑系統用以潤滑刀具。
刀具庫：
刀具庫位于Y軸車架下面，可存儲8種刀具。刀具庫由無刷伺服電機驅動。
工作區域：
數控加工中心工作區域由6個氣動夾緊裝置組成，由數控系統控制在直線導軌上任意定位，工作區域配有雙工位加工裝置，以用來完成兩個獨立區域的工作。
電控柜：
電控柜內含有變頻器，驅動器，數控裝置，所有發射和接收干擾 (EMQ) 的保護，配有IP55防護等級，以防止塵屑和液體。
操控面板是與電控柜分離的。
安全防護：
機頭護罩。
在雙人工作時用于操作人員保護小型安全開關。
控制系統：
數控加工中心采用西門子808D數控銑床系統，標準配置鍵盤及按鈕。并包含USB端口，用以加工程序的傳輸。
調整軸速過快的旋鈕。
程序特點：
數控加工中心通過調用標準的圖形庫輸入要加工的圖形參數即可生成G代碼加工。
技術參數：
軸行程：X軸 –縱向行程7630 mm;Y 軸–橫向行程1246 mm;Z 軸–垂直行程575 mm
電主軸：刀柄椎體ISO30 DIN 69871
功 率：7.5 Kw
扭矩：12000rpm6 Nm
轉速：20.000 rpm
刀具庫：刀具數量8 N°
刀具重量：6 Kg
刀具最長尺寸：100 mm
刀具直徑：150 mm
安裝技術參數：
總裝機功率：12 KW
持續耗氣量：電主軸冷卻400 Volt
工作氣壓：0.5-0.8 MPa
尺寸：9000mm*2010mm*2550mm
重量：5100KG
