x5032X5032臥式升降臺導軌淬火金屬重切削產品簡介
布局形式:立式,立臥兩用,萬能式,落地式
產地:國產
加工材質:硬金屬,軟金屬,合金,塑料,橡膠加工用途T形槽,齒輪,切斷,鉆孔,鏜孔
界面語言:中文
控制形式:仿形
數控系統:西門子/SIEMENS,廣州數控/GSK,三菱/MITSUBISHI,發那科/FANUC,新代/SYNTEC,凱恩帝/KND
銷售區域:全國,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外

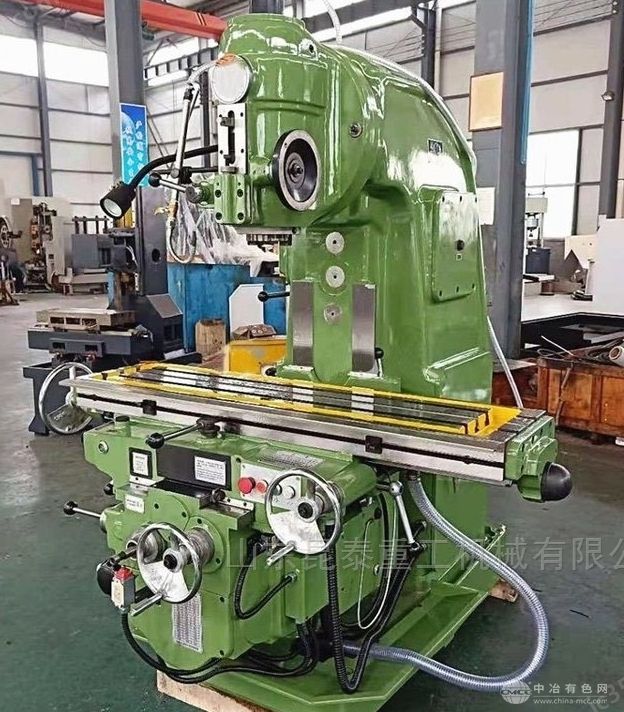

X5032臥式升降臺導軌淬火金屬重切削
1、 底座、機身、工作臺、中滑座、升降滑座等主要構件均采用高強度材料鑄造而成,并經人工時效處理,保證機床長期使用的穩定性。
2、 機床主軸軸承為圓錐滾子軸承,主軸采用三支承結構,主軸的系統剛度好,承載能力強,且主軸采用能耗制動,制動轉矩大,停止迅速、可靠。
3、工作臺水平回轉角度 ±45°,拓展機床的加工范圍。主傳動部分和工作臺進給部分均采用齒輪變速結構,調速范圍廣,變速方便,快捷。
4、工作臺X/Y/Z向有手動進給、機動進給和機動快進三種,進給速度能滿足不同的加工要求;快速進給可使工件迅速到達加工位置,加工方便、快捷,縮短非加工時間。
5、 X、Y、Z三方向導軌副經超音頻淬火、精密磨削及刮研處理,配合強制潤滑,提高精度,延長機床的使用壽命。
6、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑,減小機床的磨損,保證機床的高效運轉;同時,冷卻系統通過調整噴嘴改變冷卻液流量的大小,滿足不同的加工需求。
7、機床設計符合人體工程學原理,操作方便;操作面板均使用形象化符號設計,簡單直觀。
【X5032詳細技術參數】
技術參數SpecificationsUnitsX5032
工作臺尺寸Table sizemm1320x320
工作臺T型槽個數/寬度/間距T-type slot numbers/width/spacemm3-18-70
工作臺最大承重Max.load of tablekg500
X向(工作臺縱向)手動/機動Longitudinal travel (manual/auto)mm700/680
Y(滑座橫向)手動/機動Transverse travel(manual/auto)mm255/240
Z(升降臺垂向)手動/機動Vertical travel (manual/auto)mm370/350
切削進給速度Cutting feed speedmm/minX.:23.5-1180.Y:15-786.Z:8-394
快速移動速度Rapid feed speedmm/minX:2300.Y:1533.Z:770
主軸軸向移動距離Spindle travelmm70
主軸端面至工作臺距離Distance between spindle nose and table surfacemm60-430
工作臺最大回轉角度Max.swivel angle of table±45°
主軸轉速級數Spindle speed step級(steps)18
主軸轉速范圍Spindle speed rangerpm30-1500
主軸電機功率Spindle motor powerKW7.5
外形尺寸Overall dimensionsmm2294x1770x1960
整機重量N.W. /G W.Machine weight(N.W. /G W.)kg2900/3200
