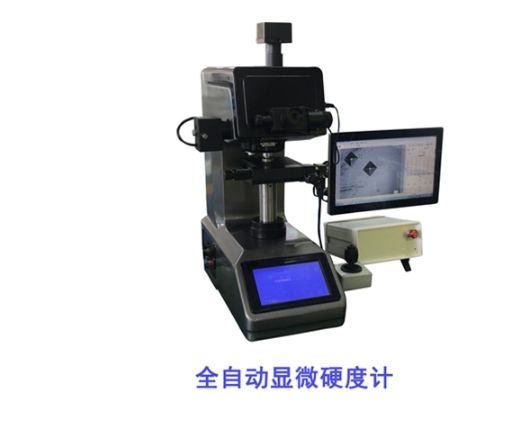

7MHXZD-1000A全自動顯微硬度計
產品介紹
1、硬度計適用范圍:主要用于測量微小、薄型試件、脆硬件的測試,能用于各種金屬(黑色金屬、
有色金屬、鑄件、合金材料等)、金屬組織、金屬表面加工層、滲碳層、硬化層(氧化、各種滲層、涂鍍層)、熱處理試件、碳化試件、淬火試件、相夾雜點的微小部分,玻璃、瑪瑙、人造寶石、陶瓷等脆硬非金屬材料的測試,在細微部分進行定位的多點測量,壓痕的深層測試與分析,滲鍍層測試與分析,硬度梯度等的測試,金相組織結構的觀察與研究,涂鍍層厚度的測量與分析等。
2、 主機利用光機電一體化技術,一鍵式操作,快捷;采用C語言編程、雙核雙通道控制系統,液晶電腦操作面板。
3、自動轉塔結構,垂直加載機構,升降機構,編碼器直接采集數據,可實現任意硬度單位雙顯示。
4、實現電腦圖像處理系統的連接、目鏡與CCD攝影同時觀看測試,配備大容量存儲系統、微型打印機,更適合批量試樣檢測。圖像處理系統部分,采用精密的CCD圖像成像系統和電腦圖像采集處理器,將儀器內部采集壓痕圖像轉換進入硬度測量軟件處理中心,并配備硬度測量分析系統。
5、精度符合GB/T4340.2 ISO6507-2 和美國ASTME384。
設備主要配置
iVision - HV顯微/維氏硬度全自動測量系統
主要功能
一. XYZ樣品移動控制: 系統提供XY電動移動樣品臺和Z軸控制;可用搖桿控制、軟件控制也可手動調節;XY可同時運動;XYZ可用鍵盤方向鍵微調準確到位;
二. 攝像頭:1.3M像素CMOS USB2.0 攝像頭,其它攝像頭可選;
三. 加載模式和路徑設置: 系統提供多種加載模式包括沿線、沿邊緣角度、沿曲線邊緣角度等;加載點坐標可任意設置;
四. 自動尋邊: 沿樣品邊緣自動掃描獲取樣品整體輪廓,用于路徑設置定起始點和方向;
五. 全景掃描:設定區域大小系統自動移位掃描圖像拼接獲得區域整圖,用于路徑設置;
六. 自動加載、調焦和測量:系統按設定的加載模式多點自動加載、自動調焦和自動測量,并自動繪制硬化曲線;一鍵完成;
七. 硬度值轉換、修正、有效驗證: 系統可同時將測得的顯微維氏硬度值轉換到其它多個硬度標尺如HB、HR等;可對球面圓柱面樣品測量值進行修正;可對樣品測量值進行有效驗證;
八. 硬化曲線、數據統計、自動報警:可自動探測并畫出多條硬化曲線并計算硬化層深;自動計算硬度平均值、方差、Cp、 Cpk等統計值;自動標出超出上下限數據;可方便調出深度模板文件。
九. 數據儲存:測量數據和圖像等可保存于一個文檔供以后調出;
十. 測試報告: 自動生成WORD、EXCEL或PDF文檔報表;用戶可定制報表格式;標準格式包括每單個硬度測量值、統計值、壓痕圖像、和硬化曲線等;用戶還可輸入自定義的額外信息用于報告;測試數據也可發送到指定的網絡端口;
十一. 數據發送:測量數據可發送到網絡接收服務器用于和企業數據庫連接;
十二. 努氏硬度、斷裂韌性: 可設置為努氏硬度測量;也可設置為壓痕測量法測量斷裂韌性;
其它功能: 含 iVision-PM顯微圖像處理與測量系統的所有功能,包括圖像拍攝、標定、圖像處理、幾何尺寸測量、文檔標注、相冊管理、和定倍打
