管、棒材渦流超聲聯合檢測系統
產品介紹
科皕大口徑渦流超聲聯合檢測系統采用國際先進的數字集成技術
芯片，結合最先進的渦流與超聲波多頻多通道陣列式、多方位聯合檢測技術，系統由工控機、運動控制系統、檢測旋轉臺、檢測龍門架、上下料臺、電氣控制系統、多通道超聲波
檢測儀、多通道渦流檢測儀、控制分析軟件等部分組成。采用“局部水浸法”超聲波+平面式渦流聯合探傷方式，實現徑向超聲+表面渦流聯合檢測。

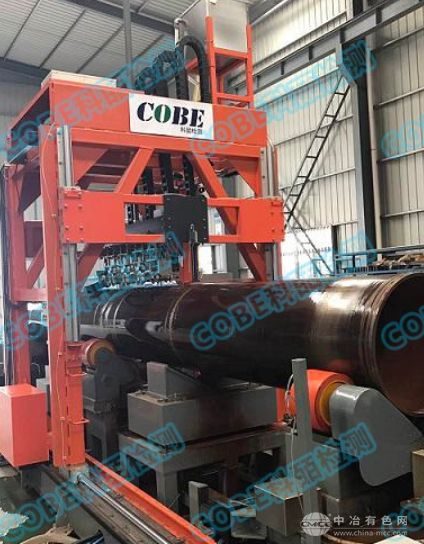

本系統為龍門式超聲波離線檢測系統，適用于多種尺寸規格的產品檢測，具有檢測方式靈活、系統高穩定性等特點。
自動化探傷流程：工件經由上料系統運至檢測區域，實現鋼管原地旋轉，檢測探頭左右移動掃查探傷，檢測完成后，傳輸至自動分選下料系統。
檢測對象
檢測對象：管材、棒材
檢測速度：0-20m/min
檢測方式：工件原地旋轉，超聲渦流探頭直線移動實現螺旋覆蓋掃查
系統特點
工件原地旋轉大大減少了機械原因帶來的晃動，探頭前進速度可調，可以很好的控制檢測質量
可以適用與多種規格尺寸的工件超聲波探傷
材料選擇速度及探頭車前進速度連續可調
探頭為非接觸式、不同管徑可靈活選擇不同的探頭架
采用多組陣列式探頭技術、可進行內、外徑橫傷、縱傷、測厚及耦合監控等全面檢測
缺陷處自動報警和打標，方便后期查找缺陷位置。
技術參數
渦流檢測
獨立檢測通道 通道可選配1-8個通道
檢測頻率范圍 10HZ-10MHZ
增益 0～99dB，步長 0.1dB
信號相位旋轉 0～359°， 步進1°
能自動記錄顯示缺陷數及其位置
實時記錄檢測數據到存儲器上，供回放、查看編輯等
缺陷位置自動打標控制
多種非等幅模式報警 圓窗、扇型窗、方窗
多種硬件輸出報警模式和分選信號輸出
無、直角坐標、極坐標等背景坐標選擇
渦流信號具有記憶軌跡延遲及消隱功能
能存儲各種檢測數據、圖表等檢驗結果
自動形成檢測報告
自動檢測結果統計 檢測總數、合格數、不合格數、合格率等報告
渦流探頭零點自動平衡 0-20秒
系統必須含義IDEA-NDT-II 渦流信號的當量分析軟件
系統在線操作幫助系統
超聲檢測
獨立檢測通道 通道可選配1-32個通道
工作方式 單探頭發射、接收或雙探頭分別發射、接收
靈敏度余量 ≥50dB
分辨率 ≥26dB
動態范圍 ≥30dB
掃描范圍（鋼縱波） 0～5000mm
頻率范圍 0.3～20MHz
重復頻率 500Hz～10KHz可調
增益總量 80dB，步進0.1dB
水平線性 ≤0.1%
垂直線性 ≤3%
閘門設置 每通道設置3個閘門，報警閘門，跟蹤閘門和自鎖閘門
延時（打標）報警 分兩路，延時時間0.5～10S，步進0.1S
探傷條件和波形的存貯 數量無限制，波形回放、波形通訊、波形打印
自動上下界限 ≤ 0.1mm
報警輸出 超過或者低于方便報警
動態范圍 1.00mm-100.00mm
