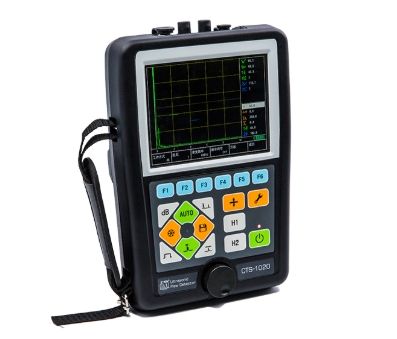

CTS-1020 數字式超聲探傷儀
CTS-1020型數字超聲探傷儀，集成國內先進的雙極性方波、方波激勵、尖波等三種激勵技術，性能穩定、輕巧便攜、操作方便、性價比高。儀器符合新容規TSG R0004-2009并兼容歐盟EN12668-1:2010標準設計要求。顯示屏采用業界先進的工業級TFT顯示屏（640x480），完全勝任在室外和陽光直射的環境下工作。
產品介紹
CTS-1020型數字超聲探傷儀，集成國內先進的雙極性方波、方波激勵、尖波等三種激勵技術，性能穩定、輕巧便攜、操作方便、性價比高。儀器符合新容規TSG R0004-2009并兼容歐盟EN12668-1:2010標準設計要求。顯示屏采用業界先進的工業級TFT顯示屏（640x480），完全勝任在室外和陽光直射的環境下工作。配備可長達6～8小時連續工作的高性能
鋰電池，重量僅為1.5kg，適應在石油化工、壓力容器、電力、鐵路交通、軍工等行業的移動或高空無損探傷作業現場中使用。
功能特點
先進的電路設計確保能快速、準確的對缺陷回波信號進行顯示和分析，對各種弱小信號的變化和細節都能及時響應，回波信號的實時性和真實性能得到有效的保證。
先進的方波激勵、雙極性方波激勵技術對檢測高衰減材料或厚工件具有極佳的穿透力和信噪比；尖波激勵技術和可調節脈沖寬度、脈沖電壓、發射阻尼的方波技術在檢測薄工件和
復合材料都具有較高的分辨率。
FIR數字濾波技術信噪比更佳；探頭頻譜分析，能更好的分析探頭性能信息。
兼容歐標EN12668-1:2010設計；可長時間連續記錄和存儲，滿足新容規TSG R0004-2009的要求。
自動校準材料聲速、探頭延時、探頭K值；便捷的DAC/AVG曲線制作及應用。
USB HOST 接口，可外接U盤，實現數據的轉存；可外接WIFI模塊實現與其他無線設備的通信。
Mini HDMI視頻輸出，滿足探傷和教學的演示需要。
內置北斗、GPS、LBS定位模塊，作業位置定位更加快捷準確。
可外掛相控陣模塊，使得常規儀器具有和相控陣儀器一樣的優越的相控檢測性能。
人體工程學優化設計的結構及外觀，擁有多角度的支架和提手，重量約為1.5kg，內含電池和充電器，操作和攜帶極為便利。
性能指標
衰減器誤差 每12dB±1dB
等效輸入噪聲 ≤80×10-9 V/√HZ
脈沖類型 尖波、負方波、雙極性方波；發射電壓-50～-250V可調，步進50V
工作方式 單、雙
阻尼 400，80
工作頻率 0.5～20MHz，兩檔可調
增益 0.0～110.0dB，步進0.1、1.0、2.0、6.0dB
聲速范圍 1000～15000m/s 連續可調 內置30個常用材料聲速值
檢測范圍 2.0～10000mm（鋼縱波），連續可調，最小步進值0.1mm
檢波方式 正向、負向、全波、射頻（RF）
采樣頻率 100MHZ
閘門及報警器 兩路閘門，可選：進波報警、失波報警、DAC曲線報警，報警信號為聲光報警；測量方式：峰值、前沿
顯示屏 5.7’TFT彩色液晶顯示屏，分辨率640×480
脈沖移位 -7.5～3000us
探頭零值 0～999.9us
脈沖重復頻率 25～1600Hz，自動、手動兩種調節方式
垂直線性誤差 ≤3.0%
水平線性誤差 ≤0.2%
靈敏度余量 >62dB（200Φ2平底孔）
分辨率 ≥36dB（5P14）
動態范圍 ≥32dB
抑制 （0～99）%不影響線性與增益
電噪電平 ≤10%（鋼縱波，250mm）
接口 Q9接口；Mini HDMI；相控陣模塊專用接口；編碼器接口
電源 大容量鋰電池，無記憶效應，可連續工作8小時以上；內置充電器
超聲標準 兼容EN12668-1標準；符合JB/T 10061-1999標準
重量 約1.5kg（含電池、內置充電器）
體積（高×寬×厚）
251.5mm×171mm×52.5mm
