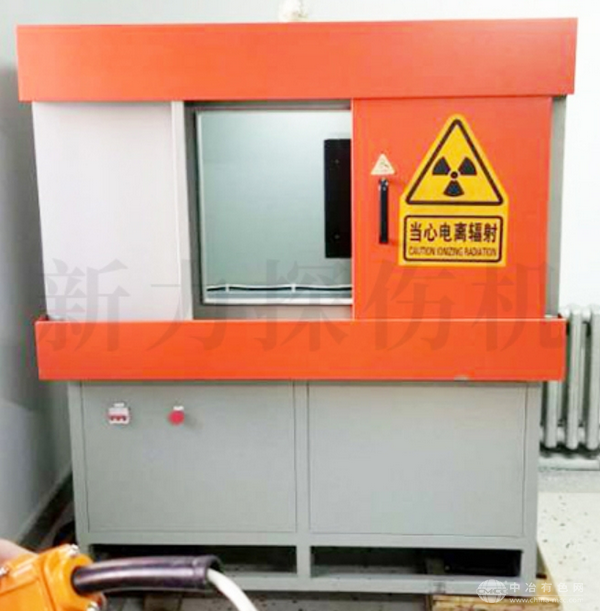

X射線數字成像探傷機
大中院校教育使用,占地面積小。X射線數字成像設備。
金屬、非金屬、鋼板鑄造部件X射線檢測系統是結合X射線電子技術、自動化技術為一體的高科技產品。本系統具有自動化程度高,檢測速度快,成本低,檢測數據易于保管和查詢等優點。適用于各種鋼板、鑄造部件的檢測。
X射線數字成像(Digital Radiography, DR) 是一種先進的無損檢測技術,利用X射線穿透被檢測物體后,通過數字化探測器將射線信號轉換為數字圖像,從而實現對物體內部結構的可視化檢測。與傳統膠片成像相比,X射線數字成像具有更高的效率、更清晰的圖像質量以及更強的數據處理能力。
X射線數字成像探傷機的工作原理:
X射線發射:
X射線發生器發射X射線,穿透被檢測物體。
射線衰減:
X射線在穿透物體時,會因材料的密度和厚度不同而發生不同程度的衰減。
信號接收:
數字化探測器(如平板探測器)接收穿透后的X射線信號,并將其轉換為電信號。
圖像處理:
電信號經過數字化處理,生成高分辨率的數字圖像,顯示被檢測物體的內部結構。
圖像分析:
通過軟件對圖像進行分析,識別缺陷(如裂紋、氣孔、夾渣等)并評估其尺寸、位置和嚴重程度。
X射線數字成像系統的組成:
X射線發生器:
提供X射線源,決定穿透能力和圖像質量。
數字化探測器:
接收X射線信號并轉換為數字圖像。常見的探測器類型包括:
非晶硅平板探測器:高分辨率、高靈敏度,適合工業檢測。
CMOS探測器:響應速度快,適合動態檢測。
CCD探測器:成本較低,適合一般應用。
圖像處理軟件:
對數字圖像進行增強、分析和存儲,支持缺陷識別和測量。
機械系統:
包括支架、旋轉臺等,用于固定和移動被檢測物體。
防護系統:
確保操作人員和環境的安全,防止X射線輻射。
X射線數字成像的優勢:
高效率:
實時成像,無需膠片沖洗,大大縮短檢測時間。
高圖像質量:
數字圖像分辨率高,能夠清晰顯示微小缺陷。
數字化存儲:
圖像可以方便地存儲、傳輸和共享,支持長期保存和追溯。
強大的圖像處理功能:
支持圖像增強、對比度調整、缺陷測量等功能,提高檢測精度。
環保性:
無需使用化學試劑,減少環境污染。
適用性廣:
適用于各種材料和形狀的工件,如金屬、
復合材料、電子元件等。
應用領域:
工業檢測:
檢測鑄件、焊縫、管道、壓力容器等的內部缺陷。
航空航天:
檢測飛機發動機部件、渦輪葉片、復合材料結構等的完整性。
汽車制造:
檢測發動機零件、焊接件、輪胎等的內部質量。
電子行業:
醫療領域:
用于醫學影像診斷,如X光片、CT掃描等。
考古與藝術品修復:
檢測文物、藝術品的內部結構和損傷情況。
