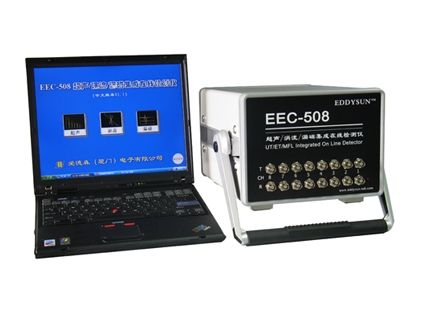

EEC-508 超聲/渦流/漏磁集成在線檢測儀
EEC-508 超聲 渦流 漏磁集成在線檢測儀采用最先進的微機技術、DSP技術和SMT工藝制造技術，性能穩定可靠，信噪比高。能實時有效地檢測金屬材料缺陷，區分合金種類和熱處理狀態，以及厚度變化測量等。EEC-508檢測系統將現代無損檢測設備與計算機網絡技術相結合，構成一個整體?；谙到y平臺，實現檢測數據的多方共享，實現數據采集、傳輸、分析、存儲等多項任務同時進行，提高現場檢測工作效率，是核能、電力、石化、航天、航空和軍工必備的無損檢測設備。
功能信息
· 功能強大：具超聲/渦流/漏磁檢測功能。實時多蹤圖形顯示
· 靈敏直觀：金屬缺陷的位置可在檢測過程中即時確定
· 數據分析：隨機配套軟件可對所采集的信號可進行回放、分析、打印
· 數據存儲：渦流檢測參數、圖形、文件可存儲于儀器內并隨時調用
· 數據通訊：可通過網絡等接口可與臺式計算機或同類儀器通信，傳輸儀器參數、圖形、文件等數據，實現探傷結果的計算機管理
· 菜單式人機對話，鍵盤鼠標操作
技術參數
尺寸和重量：
尺寸：470mm x 305mm x 205mm（L x W x H） 重量：8kg
電源：AC 220V
工作環境：
工作溫度：-25℃～+60℃
存儲溫度：-20℃～＋50℃
相對濕度：不超過85%
超聲檢測：
1、 通道：8個
2、 發射脈沖：發射強時≥500V，前沿上升時間tr≤50ns
3、 阻 尼：高/低
4、 重復頻率：25Hz～10KHz，分25/50/100/200/500/1K/2K/5K/10K多檔調節；每四個通道循環工作時的重復頻率，每通道最高可達2KHz
5、 探測范圍：5～5000mm（鋼縱波）連續可調，最小顯示范圍1mm
6、 脈沖位移：-10～1000mm(鋼縱波)
7、 探頭零點：0～200μs
8、 材料聲速：1000～9999m/s
8、 頻率范圍：0.5～15MHz(三檔可選)
9、 增 益：0～110dB, 最小步長0.5dB
10、垂直線性誤差：≤3%
11、水平線性誤差：≤3%
12、探傷靈敏度余量：≥60dB(2.5P20 深200mmΦ2平底孔)
13、遠場分辨力：≥28dB (2.5P20)
14、抑 制：0～80%，線性抑制
15、閘 門：a/b2個獨立報警閘門，每個閘門均有進波/失波報警功能，a閘門還可設定為跟蹤閘門
16、檢波方式：正半波/負半波/全波/射頻
17、采樣精度：10位AD
18、采樣速率：200MHz
19、A-SCAN、B-SCAN
渦流檢測：
1、 通道：8個
3、 頻率范圍：64 Hz～5 MHz
4、 增益：0～90dB，最小步長 0.5dB
5、 相位旋轉：0～359° 步進 1°
6、 增益比（Y/X）：0.1～10
7、 顯示模式：點/線/消隱
8、 高通濾波：0～500Hz
6、 低通濾波：10～10000Hz
7、 數字濾波點數：1～100
8、 探頭激勵信號幅度：1～8級
9、 硬件報警輸出：1個
10、報警輸出信號：三極管OC門輸出
漏磁檢測：
1、 通道：8個
2、 顯示方式：時基/陰影/數字/疊合
3、 測長時鐘選擇：內/外時鐘
4、 測距：1～256mm
5、 放大：0～90dB 最小步進0.5 dB
6、 高通濾波：0～500Hz
7、 低通濾波：10～10000Hz
