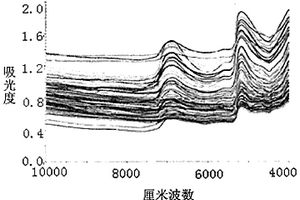

堆肥產品品質的無損檢測方法 769

 0

本發明涉及一種堆肥產品品質的無損檢測方法,它包括以下步驟:1)利用近紅外漫反射光譜采集裝置采集堆肥產品代表性樣品的近紅外漫反射光譜,并將光譜信息轉換成對應的數字信息;2)確定建模的標準含量;3)對步驟1)得到的近紅外漫反射光譜進行特征光譜的提取和預處理,得到近紅外漫反射光譜中的最優光譜數據信息;4)將步驟3)優選出的光譜數據點組合作為輸入向量,利用支持向量機回歸法結合留一法交互驗證的方法,結合步驟2)中測得的樣品標準含量,建立一堆肥產品近紅外漫反射光譜主要技術指標含量校正模型;5)評價模型;6)采集待測堆肥產品的近紅外漫反射光譜,輸入步驟4)中所建立的校正模型中,計算出預測待測樣品的主要技術指標含量。本發明可以對高溫好氧堆肥后有機肥產品的品質進行快速、高效的檢測,適用于農林剩余物高溫好氧堆肥后有機肥產品主要技術指標的快速、無損和高精度定量檢測。

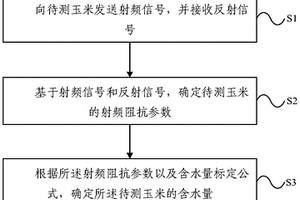

玉米水分無損檢測方法及裝置 975

 0

本發明提供一種玉米水分無損檢測方法及裝置，其中，玉米水分無損檢測方法，包括：向待測玉米發送射頻信號，并接收反射信號；基于所述射頻信號和所述反射信號，確定待測玉米的射頻阻抗參數；根據所述射頻阻抗參數以及含水量標定公式，確定所述待測玉米的含水量。避免破壞玉米的苞葉層和玉米籽粒，實現對于苞葉存在下玉米水分含量的無損原位測定。

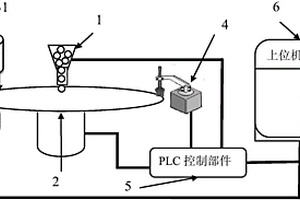

固體單粒無損檢測與自動化分選系統及固體單粒分選方法 1106

 0

本發明提供了一種固體單粒無損檢測與自動化分選系統及固體單粒分選方法，該系統包括固體單粒進樣裝置、籽粒傳送裝置、光譜數據采集裝置、籽粒分選裝置、PLC控制部件以及上位機，固體單粒進樣裝置將待測籽粒放置到籽粒傳送裝置上，籽粒傳送裝置承載待測籽粒進行移動，光譜數據采集裝置采集放置在所述籽粒傳送裝置上的固體籽粒的近紅外透射光譜，籽粒分選裝置對待測試籽粒進行分選，上位機建立固體籽粒類別鑒別模型，根據所述模型對待測籽粒進行鑒別，根據鑒別結果通知PLC控制部件控制籽粒分選裝置進行分選。本發明采用近紅外透射分析法進行對固體單粒的無損檢測，并且實現了固體單粒進樣、鑒別、分選流程的自動化，提高了分選效率和精度。

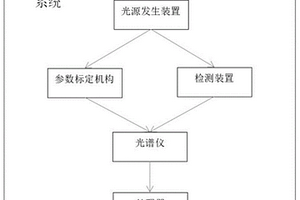

透明材料殘余應力的無損檢測系統及方法 859

 0

本發明涉及一種透明材料殘余應力的無損檢測系統，屬于材料檢測技術領域，解決了現有檢測系統測量精度低、系統復雜且成本高的問題。該系統包括光源發生裝置，產生可見光束；系數標定機構，對待檢測透明材料標準件應力光學系數進行標定；檢測裝置，測試獲得起偏器的偏振方向和檢偏器的偏振方向分別處于多組不同的角度時對應的預設波段范圍的多個光譜；處理器，根據多個光譜確定待檢測透明材料測試件殘余應力的方向，以及，基于光譜幅值最大的光譜，通過數值擬合法擬合獲得對應的光程差，基于該光程差和應力光學系數計算得到待檢測透明材料測試件殘余應力的大小，該系統能夠工作于自然光環境中，基于無損檢測能夠精確、定量確定透明材料的應力大小。

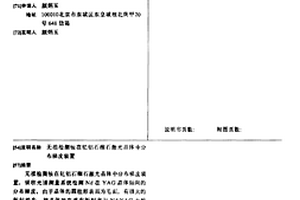

無損檢測釹在釔鋁石榴石激光晶體中分布梯度裝置 1039

 0

無損檢測釹在釔鋁石榴石激光晶體中分布梯度裝置,吸收光譜測量系統檢測Nd在YAG晶體軸向的分布梯度,由于晶體的圓柱形表面為毛面,有很大的散射損失,將晶體放在盛有折射率與Nd:YAG大致相同液體的玻璃池中,以便得到較準確的光譜吸收值,還用散射光譜測量系統測量散射損失,進行補償。并將參考棒與被測棒作比較測量?？蛇_到用少量的參考棒測量多批量的晶體,節省了材料和費用。

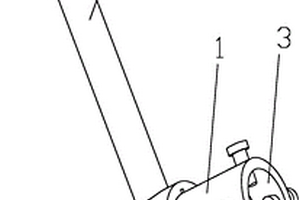

適用于水輪發電機定子線棒并接頭無損檢測的裝置 858

 0

本實用新型提供了一種適用于水輪發電機定子線棒并接頭無損檢測的裝置，所述適用于水輪發電機定子線棒并接頭無損檢測的裝置包括：外殼；手柄，設置在所述外殼的外側；探頭槽，設置在所述外殼中；彈性裝置，設置在所述外殼中，并且抵緊所述探頭槽；壓緊裝置，抵緊所述彈性裝置，并從所述外殼向外伸出。本實用新型能夠對線棒并接頭整個焊接區域進行輕松檢測，更有利于結果的準確性。

生鮮肉深層水分無損傷在線檢測裝置及方法 763

 0

本發明公開了一種生鮮肉深層水分無損傷在線檢測裝置及方法，涉及食品無損檢測技術領域，所述裝置包括：至少一條光纖探針、近紅外光譜儀、照明模塊、以及處理器，所述至少一條光纖探針分別與所述近紅外光譜儀和照明模塊連接，所述近紅外光譜儀與所述處理器連接。本發明利用光纖探針對生鮮肉深層的水分含量進行快速無損在線檢測，提高了水分檢測的精度和效率。

涂層缺陷X射線無損檢測裝置 1077

 0

本實用新型提供一種涂層缺陷X射線無損檢測裝置，屬于無損檢測技術領域。該裝置包括主機、支架和控制顯示部分，主機通過支架固定，控制顯示部分控制主機運行和支架移動，并對探測信號進行顯示。主機包括激光定位器、X射線管和X射線探測器，主機安裝在支架上，X射線管和X射線探測器依據X射線衍射原理布置，控制顯示部分控制主機運行和支架移動，并對探測信號進行顯示。該裝置依據X射線衍射和吸收原理，可檢測涂層的缺陷，例如磕碰劃傷、氣泡、疏松、腐蝕等缺陷。本裝置結構簡單,重量輕方便攜帶，操作簡便,檢測時間短，探測器與工件非接觸，不損傷破壞涂層。

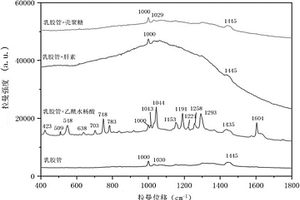

無損、快速檢測醫用導管表面覆有功能涂層的方法 1205

 0

本發明公開了一種無損、快速檢測醫用導管表面覆有功能涂層的方法，S1、清洗醫用導管；S2、將功能涂層材料使用拉曼光譜儀掃描得到拉曼光譜圖；S3、將未涂覆有功能涂層的醫用導管使用拉曼光譜儀掃描得到拉曼光譜圖；S4、將待測醫用導管放置于拉曼光譜儀檢測臺上，使用拉曼光譜儀掃描得到拉曼光譜圖；S5、將S4和S3中得到的拉曼光譜圖進行差減，差減后與S2中的拉曼光譜圖進行對比，判斷待測醫用導管表面是否涂覆有功能涂層并確定功能涂層成分。本發明采用上述配方的一種無損、快速檢測醫用導管表面覆有功能涂層的方法，拉曼光譜儀便于攜帶、檢測時間短、準確度高，可在醫用導管生產和使用前快速檢測表面是否涂覆有功能涂層。

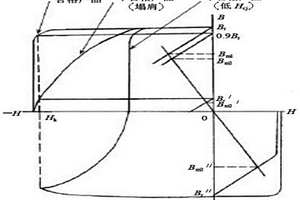

永磁材料室溫和高溫不合格產品的快速無損檢測方法 781

 0

一種永磁材料室溫和高溫磁性能不合格品的快速無損檢測方法，屬于磁性功能材料無損檢測技術領域。具體過程為：首先將永磁材料飽和充磁后，加熱至磁體的工作溫度，同時施加強度為80%～100%Hk的退磁場對磁體退磁，冷卻，最后檢測退磁后磁體的室溫開路磁通，測量值低于所設置的檢測標準的樣品為不合格品。本發明可以全面檢測出剩磁Br，內稟矯頑力Hcj，磁感矯頑力Hcb，磁能積(BH)max，臨界磁場強度等指標不合格的樣品，不僅檢測室溫不合格產品，而且能夠檢測高溫不合格的產品。這種方法可以一次對多個甚至成百上千個樣品同時進行高溫退磁，開路磁通的測量也十分方便，具有準確、簡便、快捷、低成本的特點，適于在大規模生產中應用。

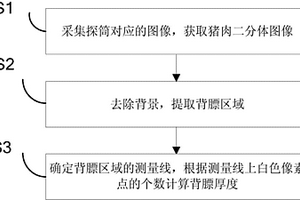

便攜式豬肉二分體背膘厚度無損檢測方法與裝置 743

 0

本發明涉及一種便攜式豬肉二分體背膘厚度無損檢測方法，包括：采集探筒對應的圖像，獲取豬肉二分體圖像；去除背景，提取背膘區域；確定背膘區域的測量線，根據測量線上白色像素點的個數計算背膘厚度。本發明通過工業相機獲取在線豬胴體圖像，進行一系列圖像處理算法，提取背膘區域，確定背膘厚度檢測位置，在線測量豬肉二分體背膘厚度特征參數，自動分級并保存相應數據。采用本發明操作過程簡便、檢測結果穩定且準確率高、檢測速度快。本發明還公開了一種便攜式豬肉二分體背膘厚度無損檢測裝置。

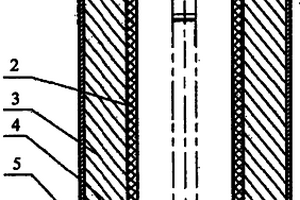

中子照相無損檢測專用核燃料元件轉移容器 850

 0

本發明涉及核反應堆燃料棒的檢測技術,具體涉及一種中子照相無損檢測專用核燃料元件轉移容器。該容器包括具有屏蔽功能的筒體,筒體上端設有上蓋,筒體的底部設有開口,開口內設置屏蔽塊;所述上蓋的內側連接用于控制核燃料元件上下運動的機械裝置。本發明能夠在轉移元件時使燃料元件處在一個具有屏蔽作用的空間內,使轉移操作更加安全可靠;同時,在對燃料元件進行中子照相檢測時,該轉移容器內的機械裝置能夠帶動燃料元件上下移動,從而調整燃料元件在檢測時的位置。

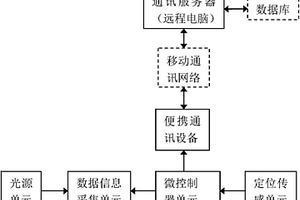

基于便攜通訊設備的畜肉品質輕便無損檢測儀 1136

 0

本發明涉及基于便攜通訊設備的畜肉品質輕便無損檢測儀，包括：可通過有線或無線方式與便攜通訊設備交互數據的微控制器單元，光源單元為數據信息采集單元提供穩定的光照，微控制器單元分別與數據信息采集單元、定位傳感單元相連，微控制器單元實時接收定位傳感單元發送的定位信息，當接收的定位信息與預設的定位信息相一致時，用戶按下啟動按鍵，控制數據信息采集單元采集當前的被檢畜肉表面的數據信息并發送到微控制器單元，由微控制器單元傳輸到便攜通訊設備，最后由便攜通訊設備將數據信息發送到指定的通訊服務器進行分析、處理。本發明所述的輕便無損檢測儀，結構簡單、成本低、輕巧便攜，檢測速度快，對樣品無破壞，普適性高，便于推廣應用。

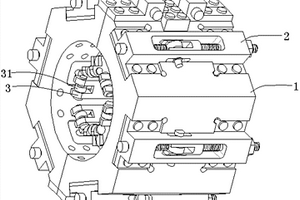

管件無損檢測裝置 877

 0

本發明公開了一種管件無損檢測裝置，該裝置包括：用于套設在待測管件上的殼體，所述殼體上設置有通槽；通過所述通槽嵌設在所述殼體中的變徑組件，所述變徑組件包括連桿機構和復位件；檢測組件，其包括：傳感器盒和設置在所述傳感器盒中的磁記憶傳感器，所述傳感器盒與所述連桿機構相配合形成平行四邊形結構；其中，所述傳感器盒位于所述平行四邊形結構中最靠近待測管件的邊上；所述傳感器盒上還設置有能與所述待測管件滾動接觸的滾輪，當所述復位件處于初始狀態下時，所述滾輪所在的內接圓直徑不大于待測管件的最小外徑。本發明提供的管件無損檢測裝置，能夠準確識別出連續油管存在缺陷的位置，進而對連續油管進行早期診斷、探傷。

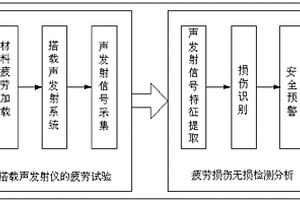

金屬材料疲勞加載試驗與疲勞損傷無損檢測分析方法 1104

 0

一種金屬材料疲勞加載試驗與疲勞損傷無損檢測分析方法，同時屬于聲發射技術領域和材料智能表征領域，該方法包括搭載聲發射儀的疲勞試驗與疲勞損傷無損檢測分析兩部分，搭載聲發射儀的疲勞試驗包括材料試樣疲勞加載、搭載聲發射系統和聲發射信號采集，疲勞損傷無損檢測分析包括對疲勞過程聲發射信號進行特征提取、損傷識別和安全預警。該方法將聲發射技術與傳統疲勞試驗相結合，利用模式識別、統計分析等方法，確定金屬材料疲勞過程中聲發射信號的特征并做出損傷識別與安全預警，為金屬材料疲勞損傷的無損檢測分析提供研究方法，具有廣泛推廣應用價值。

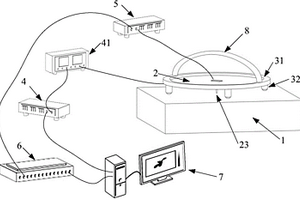

基于壓電圓盤接觸振動的無損檢測系統 1141

 0

本實用新型公開了一種基于壓電圓盤接觸振動的無損檢測系統。本實用新型的無損檢測系統包括：壓電圓盤、移動支架、信號發生器、功率放大器、應變儀、數據采集卡以及計算機；其中，壓電圓盤包括圓盤基板、壓電片、探針和應變片，壓電片位于圓盤基板的下表面并且為中心對稱分布，探針位于圓盤基板的下表面圓心處并且垂直于圓盤基板，應變片布置在圓盤基板的上表面。本實用新型基于壓電圓盤與樣品的接觸振動，通過追蹤壓電圓盤的振動特性來探測局部接觸剛度，可以通過在樣品表面通過逐點檢測來獲得結構的剛度分布，進而來完成對結構健康程度的評價；本實用新型所使用的測試原理簡單可靠，適用于薄板結構如復合材料層合板或軟材料的無損檢測。

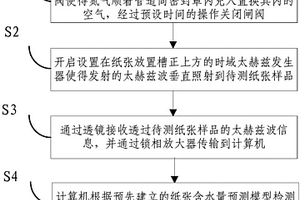

基于太赫茲光譜技術的紙張含水量無損檢測方法與裝置 745

 0

本發明涉及基于太赫茲光譜技術的紙張含水量無損檢測方法，包括：S1：將預設數量的紙張放置于紙張放置槽內，打開閘閥使得氮氣順著管道向密封罩內充入置換其內的空氣；S2：經過預設時間的操作關閉閘閥，并開啟設置在紙張放置槽正上方的時域太赫茲發生器使得發射的太赫茲波垂直照射到待測紙張樣品；S3：通過透鏡接收透過待測紙張樣品的太赫茲波信息，并通過鎖相放大器傳輸到計算機；S4：計算機根據預先建立的紙張含水量預測模型檢測待測紙張含水量，并據此判定其是否滿足打印要求。本發明為抽樣檢測提供了新的手段，能夠快速、高效的檢測出紙張水分含量，進而判斷該紙張能否用于打印。本發明還公開了基于太赫茲光譜技術的紙張含水量無損檢測裝置。

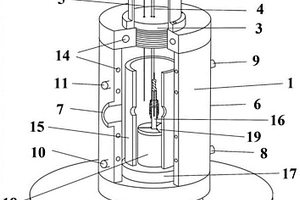

適用于液態金屬電池高溫原位無損檢測的裝置 1099

 0

一種適用于液態金屬電池高溫原位無損檢測的裝置，屬于儲能電池技術領域。裝置由殼體、溫控裝置、電化學工作站測試分析系統、惰性氣體供氣裝置、真空泵、無損檢測分析系統組成。殼體內設有加熱系統、冷卻系統循環裝置、充放電系統。加熱系統包括熱電偶、加熱基板及加熱基座。殼體的開口處設有擋板，擋板有通孔。充放電系統包括兩個電極，電極穿過擋板上所對應的通孔，深入到殼體內的腔體中，連接檢測樣品，電極另一端通過導線連接電化學工作站，用于對所述檢測樣品提供電化學反應。本裝置能實現高溫下液態金屬電池的電化學反應，還可通過無損檢測方式檢測液態金屬電池電化學過程中關鍵部件的顯微結構及形貌，分析液態金屬電極、熔鹽電解質對電池關鍵部件的腐蝕過程。

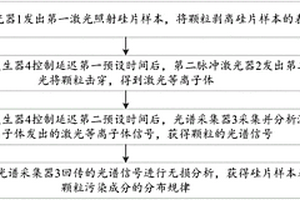

硅片表面顆粒污染成分無損快速在線檢測方法及系統 833

 0

本發明公開了一種硅片表面顆粒污染成分無損快速在線檢測方法及系統，先將第一激光照射在硅片表面，將污染顆粒剝離硅片表面；然后在延遲第一預設時間之后利用第二激光將顆粒擊穿，得到激光等離子體；兩束激光之間的延時幾十微秒，從激發顆粒脫離到檢測到顆粒整個過程周期為微秒級；然后在延遲第二預設時間后，采集并分析激光等離子體發出的激光等離子體信號，獲得顆粒的光譜信號進行進一步分析。從上述分析可知，本發明的方法無需對樣品進行預處理，測量周期為毫秒級，能夠滿足集成電路生產環節硅片表面顆粒污染成分的實時快速在線檢測的特點要求，還不會造成硅片的二次污染或損傷，能夠實現對硅片表面污染顆粒成分進行快速實時在線及無損檢測。

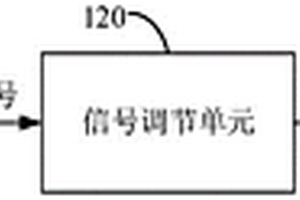

無損檢測的系統、管材生產的方法和裝置 901

 0

本申請實施例提供一種無損檢測的系統、管材生產的方法和裝置，該系統包括：缺陷采集單元，設置在被采集對象的表面，用于向所述被采集對象發射微波信號，并且采集所述被采集對象的反射微波信號；信號調節單元，用于對所述反射微波信號進行集成操作，獲得集成信號；數據處理單元，用于根據所述集成信號對所述被采集對象進行質量檢測。通過本申請的一些實施例能夠實現在管材生產的過程中對管材進行無損檢測，從而提升了管材的生產質量，從而減少人工的資源浪費。

管道無損檢測系統 894

 0

本實用新型涉及化工園區安全生產監控技術領域，公開了一種管道無損檢測系統，包括雙目智能檢測儀以及與所述雙目智能檢測儀連接的客戶端；其中，所述客戶端用于向所述雙目智能檢測儀發送控制指令，并接收所述雙目智能檢測儀所發送的管道區域的熱成像視頻碼流和可見光視頻碼流；所述雙目智能檢測儀用于接收所述控制指令，并按照所述控制指令采集管道區域的熱成像視頻碼流和可見光視頻碼流，進行圖像處理后發送給所述客戶端。本實用新型所設計的結構及其所采用的設備使得該系統能夠實現實時在線地對管道進行無損檢測，且能夠提高檢測的準確度和對于大范圍管道的檢測能力，組網簡單，便于推廣。

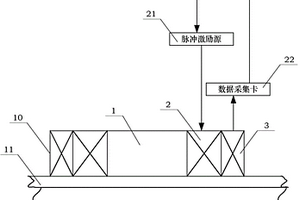

基于帶鐵芯線圈探頭的脈沖渦流電磁無損檢測方法 1004

 0

本發明公開了一種基于帶鐵芯線圈探頭的脈沖渦流電磁無損檢測方法，該探頭由鐵芯束、激勵線圈和檢測線圈組成，鐵芯束設置在激勵線圈的中心部位，激勵線圈的外部是檢測線圈。利用該帶鐵芯線圈探頭對構件實施脈沖渦流檢測時，能產生空間聚集的脈沖強磁場，增大激勵磁場，提高信號的信噪比，利于在較大提離條件下對較大壁厚構件實施脈沖渦流檢測。應用基于帶鐵芯線圈探頭的脈沖渦流電磁無損檢測系統進行檢測時，用探頭時間常量τs來衡量鐵芯內脈沖渦流場對檢測信號的影響。當τs遠小于構件擴散時間常量τe時，鐵芯內脈沖渦流場對檢測信號的影響可忽略不計，則帶鐵芯線圈探頭的作用可近似成對檢測信號的線性放大，簡化了信號處理的難度。

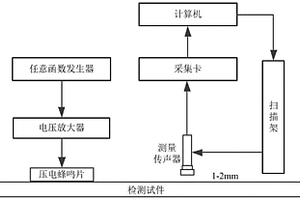

基于均勻設計的板結構缺陷超聲諧振定量無損檢測方法 843

 0

本發明公開了基于均勻設計的板結構缺陷超聲諧振定量無損檢測方法，以對平底孔缺陷檢測為例，將壓電蜂鳴片貼在檢測板上，測量傳聲器安裝在掃描架上并垂直于檢測板放置；利用計算機控制掃描架，帶動測量傳聲器接收檢測區域各檢測點振動信號，信號經平均處理后保存；由計算機對采集到的振動信號進行處理，基于最大類間方差法，得出局部缺陷諧振頻率以及缺陷成像圖，基于均勻設計試驗，建立局部缺陷諧振頻率、缺陷半徑與缺陷深度的關系模型；對缺陷成像圖進行二值化處理，計算出缺陷的等效半徑；將局部缺陷諧振頻率和缺陷半徑代入到所建立的關系模型中，得到缺陷深度；最終實現對缺陷的定量無損檢測。

用于紅外熱波無損檢測的普通閃光燈熱激勵裝置 843

 0

本實用新型涉及紅外熱波無損檢測中的熱激勵裝置,尤其是脈沖式紅外熱波無損檢測技術中的熱激勵裝置。其目的在于降低現有技術設備的成本,解決現有熱激勵裝置對涂層、漆層和薄膜等物體檢測過程中存在著熱加載過飽和的問題。本實用新型包括閃光燈遮罩、閃光燈、充放電控制電路,其特征在于該熱激勵裝置在其閃光燈遮罩內設置一塊中間帶圓孔的隔板,在隔板上固定安裝多個普通照相機閃光燈作為熱激勵源,所有的閃光燈分別與各自獨立的充放電控制電路連接。本實用新型結構輕便,設備及維護成本低,通過對普通照相機閃光燈的控制可實現多種模式的熱激勵。這樣,可以根據被測物體的實際情況,靈活地選擇熱激勵方式。

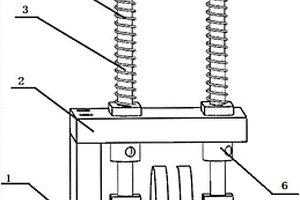

應用于無損檢測輪式爬壁機器人的越障輔助機構 1204

 0

本實用新型公開了一種應用于無損檢測輪式爬壁機器人的越障輔助機構，屬于機器人領域。其解決了現有技術中爬壁機器人面對復雜的壁面障礙時越障穩定性差等技術問題。其包括高度調節機構、磁吸附機構以及安裝機構；高度調節機構由導桿、彈簧、彈簧頂板及直線軸承組成；磁吸附機構由十字腳架、永磁輪組成。通過高度調節機構，保證磁吸附機構和機器人自身車輪在越障過程中始終可靠的吸附在壁面上，實現安全穩定的越障，永磁輪可以沿著高度調節機構中導桿上下移動。本實用新型具有良好的障礙自適應能力和越障能力，能夠輔助爬壁機器人在10mm及以下高度焊縫上穩定行走，可滿足無損檢測輪式爬壁機器人運行，檢測等工程應用需求。

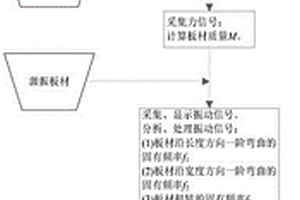

大尺寸人造板彈性模量和面內剪切模量的無損檢測方法 1057

 0

本發明涉及一種大尺寸人造板彈性模量和面內剪切模量的無損檢測方法，包括如下步驟：步驟一：放置板材；步驟二：設定測量結果存儲目錄和文件名，輸入板材基本參數步驟三：測量板材質量；步驟四：測量板材沿長度方向的彈性模量、沿寬度方向的彈性模量和面內剪切模量；步驟五：存儲、顯示測量結果。本發明方法能無損、快速、方便地同時測定大尺寸人造板的主要力學性能指標，包括沿長度方向的彈性模量、沿寬度方向的彈性模量和面內剪切模量等。與傳統測試方法(小試件彎曲測量、拉伸測量等)相比，本發明的大尺寸人造板彈性模量和面內剪切模量無損檢測方法，做到了無損檢測，節約了時間、成本，操作簡便。

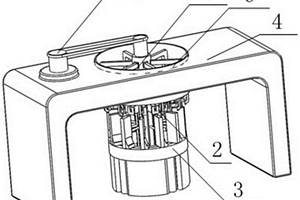

種子自動分離裝置及種子活力無損檢測系統 789

 0

本發明涉及種子無損檢測技術領域，尤其涉及一種種子自動分離裝置及種子活力無損檢測系統。種子自動分離裝置包括驅動機構、旋轉軸、安裝底座、攪拌手柄、錐形引流側壁以及沿周向設有擋邊的種子分離圓盤；引流側壁設于種子分離圓盤的中心，引流側壁與擋邊之間的種子分離圓盤上周向間隔設有多個通孔；安裝底座固定于旋轉軸、位于引流側壁上方，且與引流側壁可旋轉連接；攪拌手柄的一端固定于安裝底座、其另一端設有毛刷，毛刷與引流側壁與擋邊之間的種子分離圓盤相接觸。種子活力無損檢測系統包括與所述種子自動分離裝置依次連接的種子檢測裝置和種子分級裝置。本發明的種子活力無損檢測系統結構緊湊，操作簡單，實現了全自動化快速檢測分級。

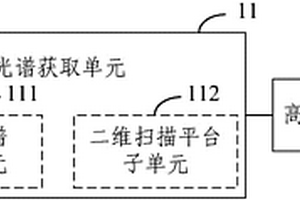

文物無損檢測裝置 781

 0

本發明提供一種文物無損檢測裝置，所述裝置包括高光譜獲取單元和高光譜分析單元；所述高光譜獲取單元與高光譜分析單元電連接；其中，所述高光譜獲取單元包括一維高光譜獲取子單元和二維掃描平臺子單元；所述一維高光譜獲取子單元用于獲取一維文物高光譜數據；所述二維掃描平臺子單元用于帶動所述一維高光譜獲取子單元平移，將所述一維文物高光譜數據組合成二維文物高光譜數據；所述高光譜分析單元用于分析所述二維文物高光譜數據。本發明提供的一種文物無損檢測裝置，獲取文物高光譜數據并對此進行分析，為文物領域工作人員提供了一種智能的文物無損檢測方案，提高了文物檢測的可靠性和準確性，降低了文物毀損的可能性。

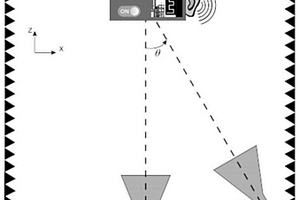

針對射頻竊聽的無損檢測方法 1075

 0

本發明提供了一種針對射頻竊聽的無損檢測方法，利用竊聽天線及其射頻電路的散射特性對隱藏的竊聽者進行檢測，建立了具有良好魯棒性的無損檢測系統框架；通過判斷檢測天線接收信號的功率和相位的變化程度，判斷是否有隱藏的竊聽者。該方法利用射頻電路的散射特性，在一定程度上克服了本振泄露的弊端；在檢測過程中，通過合理選擇系統參數、配置系統環境，能夠更有效地判斷射頻電路某頻段內是否有隱藏的竊聽者，提高測試準確性。

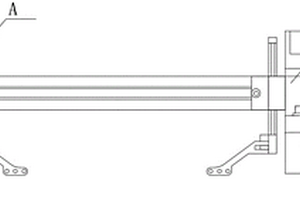

用于手持式管道焊縫無損檢測裝置的行走輪組件 996

 0

本實用新型涉及管道焊縫無損檢測裝置技術領域，具體為一種用于手持式管道焊縫無損檢測裝置的行走輪組件，掃描架四角分別固定連接有行走基架，行走基架上表面轉動連接的旋轉套內螺紋套接有螺紋桿，螺紋桿的底端轉動連接有固定塊，行走輪轉動安裝在固定塊上，行走基架設置的第一伸縮槽內套裝有操作桿，操作桿的外圍套裝有第一彈簧，固定塊的上表面第二伸縮槽頂端與固定塊上表面中心構成等腰直角三角形，第二伸縮槽內分別套裝有伸縮塊，伸縮塊的下表面與第二伸縮槽的內腔底面之間連接有第二彈簧，且伸縮塊凸出固定塊的上表面；解決了目前管道焊縫無損檢測裝置行走輪不能改變滾動方向，從而不便對管道上的縱向焊縫進行檢測的問題。
