江西景德鎮有色金屬理論與應用

單發無人機電源系統 801

 0

本發明屬于航空電氣控制領域，公開了一種單發無人機電源系統。選用1臺6kw直流起動發電機為直升機提供正常工作電源。發電控制采用數字化GCU發電機控制器，與發電機配套使用；選用2塊50Ah航空鋰蓄電池組為直升機提供應急工作電源、短時維護電源和起動電源，同時機上配置一臺雙通道充電器為兩臺蓄電池充電；機上設置地面電源插座，用于連接地面電源，為直升機提供正常維護電源和起動電源；機上配置一臺直流配電控制盒實現一次配電控制；機上配置一臺管理中心實現電源管理與二次配電負載的自動管理。

微波加熱制備高溫尾氣凈化用低膨脹陶瓷材料的方法 1126

 0

本發明涉及一種微波加熱制備高溫尾氣凈化用低膨脹陶瓷材料的方法，所述低膨脹陶瓷材料坯體按以下配方重量百分比組成：堇青石91～94%、鋰輝石3～5%、粘土1～2%、石英1～3%、燒滑石0～1%，經配料、球磨、過篩、造粒、成型、干燥、微波燒成，獲得膨脹系數＜1.0×10^?6/℃的低膨脹陶瓷材料。該低膨脹陶瓷材料特別適用于高溫尾氣凈化等環保領域，因此具有廣闊的市場前景。

高耐腐蝕性陶瓷釉上顏料的裝飾方法 743

 0

本發明公開一種高耐腐蝕性陶瓷釉上顏料的裝飾方法，按以下配方重量百分比組成：石英24%、硼酸46.7%、氧化鋁11.7%、碳酸鋰3.7%、硝酸鉀1.6%、碳酸鈉1.2%、輕質碳酸鈣6.5%、五氧化二鈮0.7%、五氧化二鉭3.9%，采取熔劑配料時不加入石英原料，待熔劑熔制后將缺少的石英原料用硅溶膠的形式加以配合補充，然后彩烤，然后將鋁溶膠、偏鋁酸鈉、仲丁醇鋁涂覆后進行二次彩烤，形成高鋁罩層。本發明通過采用硅溶膠取代石英和過渡金屬氧化物復合添加及采用高鋁罩層等三重保護，制得耐堿性達到符合歐盟耐洗碗機檢測達到0級標準的陶瓷釉上彩顏料，同時降低了熔劑的熔制溫度，大幅降低了能耗，因此具有顯著的經濟效益。

用廢料煤矸石制備的低膨脹高紅外功能瓷質建筑衛生陶瓷及其制備方法 1148

 0

本發明涉及一種用廢料煤矸石制備的低膨脹高紅外功能瓷質建筑衛生陶瓷,其原料配方組成為：坯體：萍鄉煤矸石32～45％、廣豐黑滑石26～42％、鋁礬土25～32％；釉料：萍鄉煤矸石32～36％、廣豐黑滑石12～20％、鋰輝石35～40％、硅酸鋯0～3％、石英3～6％、鎂質粘土3～6％，經配料、球磨、陳腐、注漿成型、施釉、干燥、燒成獲得制品。本發明采用工業廢料煤矸石為主要原料，其不僅節約了緊缺的陶瓷原料，而且具有輔助治療的效果，尤為突出的是因其具有很低的熱膨脹系數，使其制品的抗熱震性好，使用壽命長，因此在各類衛生陶瓷產品中有廣泛的應用前景。

高強、高透、高平的瓷質薄板 1011

 0

本發明涉及一種高強、高透、高平的瓷質薄板，采用天然礦物原料及工業化工原料，按照物料組成的重量百分比：三寶蓬瓷石30～35%、高嶺土20～30%、海泡石10～15%、氧化鋁5～10%、鉬酸銨2～5%、鋰長石2～5%、鉀長石5～10%，經配料、球磨后外加預燒料10～15%、混勻、過篩、泥漿處理、成型、干燥、素燒、施釉、二次干燥、釉燒工序獲得厚度為1～3mm，抗折強度為220～250Mpa的薄板產品。本發明通過配方和燒成制度的控制，解決了產品的強度、透明度、平整度的問題，產品可廣泛應用于在家居裝修、工業生產、藝術裝飾等領域，具有廣闊的應用前景。

1150℃以下燒成的彩色瓷泥及其制備方法 773

 0

本發明公開了一種1150℃以下燒成的彩色瓷泥及其制備方法，按重量份計，包括：合成礦化劑熟料1～10份；白色瓷泥80～100份；色料0.1～10份；其中，所述合成礦化劑熟料是通過將鋰瓷石、鈉長石混合后，再經煅燒制成。本發明提供的彩色瓷泥及其制備方法可以進一步降低燒成溫度30～50℃，可以有效地降低燒成溫度，既節約了能源與成本，又能使制品釉面更加光潤，色澤更加艷麗。

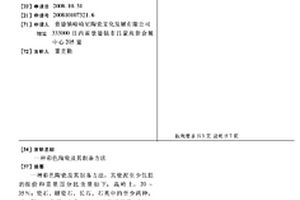

彩色陶瓷及其制備方法 781

 0

一種彩色陶瓷及其制備方法,其瓷泥至少包括的組份和重量百分比含量如下:高嶺土,20～35%;瓷石、鋰瓷石、長石、石英中的至少兩種,60～70%;色料,0.2～6%;納米級石英,1%～5%。其制備方法的注漿成型是先將一部分彩色泥餅或彩色泥條與總量為0.3～0.8%的解凝劑混合化漿;再將過篩80～120目篩的泥漿注入模型中;制成空心或實心的泥坯;施釉與燒成包括先將注漿成型或可塑成型制成的泥坯按創意粘牢烘干后直接施透明釉;再將施好釉的坯體置于氧化焰輥道窯或電窯中1～4小時,在溫度1150～1200℃燒成。本發明既能降低燒煉成本,又能增強瓷泥保水性、結合性和防腐性,更能體現節能環保。

適用于地暖鋪設的地磚及其制造方法 1184

 0

本發明公開了一種適用于地暖鋪設的地磚，其坯體的原料組成為：鉻鐵渣10～15wt％、粉煤灰20～30wt％、中溫砂15～25wt％、鉀鈉低溫砂5～12wt％、黑滑石10～15wt％、混合土6～15wt％、水洗純泥6～10wt％、鋰瓷石1～3wt％，鎂質黑泥1～3wt％。此外，還公開了上述適用于地暖鋪設的地磚的制造方法。本發明以礦渣廢料為主要原料，實現了廢物利用的同時，所得地磚產品適用于地暖鋪設，具有良好的遠紅外發射功能，有益于人體健康，并且具有良好的熱穩定性和強度。本發明原料易得、價格低廉，大大降低了原料成本和生產成本，實現了節能減排，有利于生產實施和產業化推廣應用。

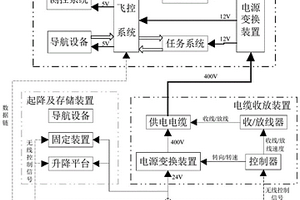

車載有纜旋翼飛行器系統 781

 0

本發明公開了一種車載有纜旋翼飛行器系統，將車輛平臺、供電裝置、飛行器平臺結合為系統，可實現多旋翼飛行器在汽車車頂起降，由汽車發電機發電持續供給飛行器使用，通過便攜式地面控制站觸屏控制可實現電纜的收放速度與飛行器高度自動協調一致，實現了足不出車即可控制多旋翼起降及電纜收放控制。該系統采用有纜供電形式，由汽車提供飛行器所需要的電能，既可以有效提高飛行器航時，又可以將重量占比較大的鋰電池取消，能有效降低全機起飛重量。系統設計具有狹小平臺自動起降功能，可實現一鍵起飛/一鍵降落/跟隨飛行以及電纜自動收放等功能，有效簡化了操作復雜度，操作人員無需專門培訓即可熟練操作使用該系統。

阿維巴坦中間體的制備方法 1067

 0

本發明公開了一種阿維巴坦中間體的制備方法，化合物I與三甲基碘化亞砜在堿的存在下反應制備得到化合物II；所述化合物I、化合物II結構如下：R為甲基、乙基、芐基、叔丁基、烯丙基中一種；所述的堿為氫氧化鎂、氫氧化鋰、氫氧化鈣中一種或多種。本發明的阿維巴坦中間體的制備方法，該方法以帶有雙保護的焦谷氨酸酯為原料，在堿的存在下與三甲基碘化亞砜反應得到阿維巴坦中間體，該方法避免了原有技術中強堿存在的安全隱患，反應條件要求苛刻，工藝控制要求嚴格等缺點，該方法反應條件溫和，操作簡單，安全性高，反應雜質少等優點。

新型輕量化衛生陶瓷制品及其制備方法 970

 0

本發明公開了一種新型輕量化衛生陶瓷制品，其原料組成為：瓷土6～15wt％、鉀鈉砂6～12wt％、水洗砂6～12wt％、煅燒滑石0.01～2wt％、水洗泥35～45wt％、高嶺土10～15wt％、藍晶石10～15wt％、黑泥3～8wt％、鋰瓷石0.5～3wt％。此外，還公開了上述新型輕量化衛生陶瓷制品的制備方法。本發明通過配方設計，實現了產品的輕量化并具有強度高、變形小的優異性能。制備方法工藝簡單，易于產業化推廣，有效降低了原料成本和能耗，能夠為建設資源節約型、環境友好型社會，增強可持續發展能力提供強有力的保障。

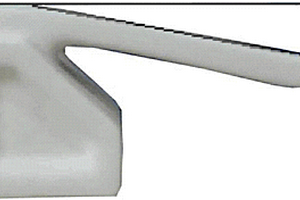

高溫抗變形景德鎮傳統陶瓷坯體及其制備方法 856

 0

本發明公開了一種高溫抗變形景德鎮傳統陶瓷坯體，其坯料組成為：高嶺土40～60wt％、煅燒高嶺土10～30wt％、長石5～10wt％、寧村瓷石10～20wt％、三寶瓷石5～15wt％、透鋰長石3～10wt％、石英3～10wt％、熟滑石1～3wt％、氧化鋁微粉3～10wt％；所述氧化鋁微粉的粒徑為0.2～1.0μm。此外還公開了上述高溫抗變形景德鎮傳統陶瓷坯體的制備方法。本發明在保留景德鎮傳統陶瓷白里泛青等特點的同時，有效提高了其高溫抗變形性及強度，從而解決了現有景德鎮傳統瓷坯所存在的缺陷，使得具有傳統藝術價值的景德鎮瓷器能夠更好地應用于日常生活中。

低收縮陶瓷制品及其制備方法 870

 0

本發明公開了一種低收縮陶瓷制品的制備方法，包括以下步驟：準備泥漿基礎原料；將所述泥漿基礎原料制成低收縮泥漿；所述低收縮泥漿陳腐后利用高壓樹脂模具完成壓力成型，干燥后得到坯體；所述坯體經燒成后得到低收縮陶瓷制品；其中，所述泥漿基礎原料按重量份計包括：鉀鈉砂10～25份、葉臘石5～15份、白云石0.5～2份、煅燒滑石1.0～3.0份、水洗泥20～35份、瓷土10～20份、煅燒鋁礬土2～5份，煅燒高嶺土5～10份、鋰輝石1～3份。本發明制得的低收縮陶瓷制品兼具收縮率低、吸水率低、強度高的特點。

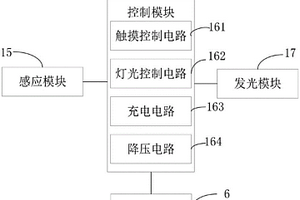

觸摸感應臺燈 1149

 0

本實用新型提出了一種觸摸感應臺燈，涉及臺燈技術領域。一種觸摸感應臺燈，包括觸摸底座、控制模塊、發光模塊和鋰電池，觸摸底座上設置有用于獲取觸摸底座的各個部位的感應信號的感應模塊，鋰電池與控制模塊連接，控制模塊的信號輸入端與感應模塊的信號輸出端連接，發光模塊的信號輸入端與控制模塊的信號輸出端。通過設置觸摸底座，觸摸底座上設置有用于獲取觸摸底座的各個部位的感應信號的感應模塊，使得觸摸底座的任何位置都可以接受感應信號，進而發送到控制模塊，發光模塊根據接收到的控制信號進行發光，從而實現多點觸控，使用方便。

英語口語教學用跟讀播放裝置 1008

 0

本實用新型公開了一種英語口語教學用跟讀播放裝置，包括播放裝置主體，所述播放裝置主體的前端外表面靠近下方設有磁畫板，所述磁畫板的前端外表面活動安裝有推拉桿，所述播放裝置主體的一側外表面設有USB接口，所述播放裝置主體的一側外表面靠近USB接口的下方設有耳機接口，所述播放裝置主體的后端外表面設有鋰電池，所述播放裝置主體的后端外表面靠近鋰電池的下方設有支撐板，所述磁帶放置口的內部內表面靠近轉軸的下方設有微型馬達。本實用新型所述的一種英語口語教學用跟讀播放裝置，設有磁畫板、支撐板和磁帶盒，能夠邊聽邊寫，還能便于固定播放裝置，還能收納磁帶，帶來更好的使用前景。

具有長續航能力的多旋翼無人機 1335

 0

本實用新型公開了一種具有長續航能力的多旋翼無人機，其包括車載電源系統、輸電線纜、線纜旋轉連通裝置和無人機本體。無人機本體內設有電源系統、電動機和飛行控制系統。車載電源系統包括交流發電機和變壓整流模塊，電源系統包括電壓轉換模塊、電源板、備用鋰電池和液冷散熱模塊。交流發電機電連接變壓整流模塊，變壓整流模塊的輸出端連接輸電線纜。輸電線纜通過線纜旋轉連通裝置連接電壓轉換模塊，電壓轉換模塊電連接電源板。備用鋰電池和液冷散熱模塊都連接在電源板上，電源板的輸出端連接飛行控制系統。本案通過設置線纜旋轉連通裝置，解決無人機飛行導致輸電線纜纏繞的問題。通過設置液冷散熱模塊，降低電源板的溫度，延長無人機的飛行時間。

超低膨脹陶瓷鍋具及其制造方法 769

 0

本發明公開了一種超低膨脹陶瓷鍋具，包括陶瓷坯體和鍍于外底部的合金導磁膜，所述陶瓷胚體包括復合低膨脹陶瓷材料和析晶劑，所述復合低膨脹陶瓷材料按重量百分比其組成為：透鋰長石30～35％、鋰輝石10～15％、低膨脹熔塊10～15%、石英5～10%、高嶺土30～35％；所述析晶劑按重量百分比為所述主料的0.2～0.8％；所述陶瓷胚體還包括抗菌劑0.2～0.5%。本發明還公開了上述超低膨脹陶瓷鍋具的制造方法。本發明陶瓷鍋具具有優異的抗急冷急熱性和超低熱膨脹系數，從而顯著提高了產品的使用性能和穩定性；同時制造工藝簡單，穩定重復性好，適合于產業化生產，有利于促進陶瓷鍋具的應用和發展。

低膨脹陶瓷及其制造方法 843

 0

一種Li2O·nAl2O3·mSiO2質低膨脹陶瓷及其 制造方法，以9～12％(重量)工業碳酸鋰，49～52％ (重量)高嶺土，37～39％(重量)石英為陶瓷基體原 料，添加0.5～2.0％(重量)氧化鍺作為燒結促進劑。 用這種配方的合成材料可以制得主晶相為透鋰長石 固溶體，膨脹系數為-0.1～2.5×10-7℃-1，抗熱震性 強，抗折強度高，耐化學腐蝕好，形狀復雜，規格各異， 應用廣泛的各種低膨脹陶瓷制品。本發明有效地解 決了制品的微觀結構與性能間的關系，可大規模穩定 生產。

以煤炭灰為原料制作陶瓷坯胎泥料及其制成陶瓷的方法 1090

 0

以煤炭灰為原料制作陶瓷坯胎泥料及其制成陶瓷的方法。一種以煤炭灰為原料制作陶瓷坯胎泥料，其組成包括：煤炭灰、石灰、長石、鋰輝石、硅灰石、瓷石、高嶺土、紫金土，黏土，原料按重量百分比配比如下：所述煤炭灰30%?80%，所述石灰1%?5%，所述長石1%?25%，所述鋰輝石1%?5%，所述硅灰石1%?5%，所述瓷石1%?30%，所述高嶺土1%?30%，所述紫金土1%?10%，所述黏土5%?20%。一種以煤炭灰為原料的陶瓷坯胎泥料制成陶瓷的方法，包括以下步驟：步驟1、將收集的煤炭渣灰先過濾200目篩，成為煤炭灰，得到余渣再加水球磨成漿料，再過濾200目篩，余渣再入球磨，重復過篩球磨，直到余渣為0.05%左右，將球磨過篩后的煤炭灰泥料進行除鐵，除硫，得到可用坯泥料。

復合型低膨脹陶瓷材料及其制備方法 809

 0

本發明屬于陶瓷材料技術領域，具體涉及一種復合型低膨脹陶瓷材料及其制備方法。該復合型低膨脹陶瓷材料，其各原料的組成質量百分含量如下：透鋰長石10?40%；鋰輝石10?20%；熔融石英20?25%；高領土35?50%。其有益效果是：使得材料的熱膨脹比較低，提高了材料的抗急冷急熱性，生產的耐熱制品性能穩定。

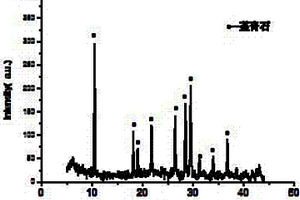

堇青石質自生釉陶瓷的制備方法 1058

 0

本發明涉及一種堇青石質自生釉陶瓷的制備方法，坯體原料配方的重量百分比組成為：燒滑石20～30wt%、生滑石10～15?wt%、高嶺土?15～30?wt%、鋰長石?0～5?wt%、長石5～12?wt%、膨潤土?2～5?wt%、氧化鋁?15～18?wt%、石英0～5?wt%，經配料、球磨、成型、燒成后獲得胎體表面自然形成釉層的陶瓷制品，通過在堇青石質瓷配方基礎上增加鋰長石及石英，不但降低了燒成溫度，擴大了燒成范圍，同時通過延長保溫時間的方式，使得在坯體表面形成較多的玻璃相，省去了生產中的施釉工序，提高了生產效率，節約了生產成本，制得的陶瓷制品透光度好，白度高，機械強度高，因此具有廣闊的市場空間。

微納結構氧化鐵/碳復合材料的制備方法及其應用 959

 0

本發明涉及一種微納結構氧化鐵/碳復合材料的制備方法及其應用，采用水熱法及后續熱處理合成的氧化鐵/碳復合材料具有微納多孔核殼結構，碳殼層可以有效增強氧化鐵材料的電子傳輸，同時緩解氧化鐵材料在電化學循環過程中的體積膨脹問題，最終獲得較高的比容量和穩定的循環性能，是一種理想的鋰離子電池負極材料，可廣泛應用于需要高能量密度、使用壽命長、高穩定性的鋰離子動力電池上，同時本發明的制備方法簡單、條件易控、成本低廉、設備要求低、便于大規模生產，具有良好的應用前景。

景德鎮影青強化瓷及其制備方法 891

 0

本發明公開了一種景德鎮影青強化瓷，包括坯料和釉料；所述坯料由坯體基料和坯體添加劑組成，所述坯體基料的組成為絹云母質瓷石45～60wt％、水洗泥20～30wt％、貴祁高嶺土15～25wt％、水磨石英4～10wt％、鋰輝石1～2wt％、煅燒滑石0～2wt％、稀土尾砂0～3wt％；所述釉料由釉料基料和釉料添加劑組成，所述釉料基料的組成為瑤里釉果45～65％、貴祁高嶺土10～18wt％、石英5～15wt％、釉灰5～12wt％、鉀長石5～10wt％、白云石5～10wt％、透鋰長石3～5wt％、碳酸鋇1～3wt％、煅燒滑石1～4wt％。此外，還公開了上述景德鎮影青強化瓷的制備方法。本發明影青強化瓷產品強度高、玉質感強、成本低，能夠很好地滿足消費者的使用安全性和外觀欣賞要求，有利于促進影青瓷產業的技術進步和應用發展。

超耐熱陶瓷炒鍋及其制造方法 893

 0

本發明提供了一種超耐熱陶瓷炒鍋及其制備方法,主要原料是鋰輝石、石英、高嶺土、滑石、廢瓷渣,并加入聚丙烯酸胺高性能分散劑,提高了陶瓷漿料的分散性和穩定性,同時摻雜微量氧化鈮,抑制材料晶粒長大,降低膨脹系數,使得產品開裂、變形很小,抗熱震性能優良。本發明公開的超耐熱陶瓷炒鍋可適應爆炒,遇急火、干燒也不炸裂,可耐650℃～20℃熱交換而不裂,不易粘鍋、不氧化、耐腐蝕,并且無毒無害,鉛鎘溶出量為零,放射性核素限量符合國家標準。

透影白瓷胎體無機修復材料的制備方法及其修復后的產品 833

 0

本發明公開一種透影白瓷胎體無機修復材料的制備方法及其修復后的產品，采用高嶺土、石膏、石英玻璃粉與工業純化工原料，其配方的重量百分比組成為：高嶺土40～45%、氫氧化鈉5～8%、氫氧化鋰1～1.3%、硝酸鋰4～5%、硅酸鈉4～5%、碳酸銨3～5%、石膏4～8%、石英玻璃粉20～26%、蒸餾水10～13%；經原料煅燒、球磨、干燥、混合、攪拌獲得無機修復材料。本發明無機修復材料能與透影白瓷牢固結合，并具有瓷胎的質感及透光度，與瓷胎協調一致。此無機修復材料生產方法科學合理，易于實施，因此具有廣闊的市場前景。

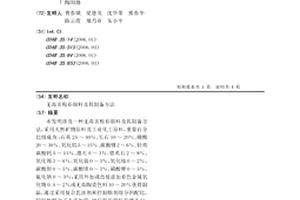

無毒害粉彩顏料及其制備方法 1338

 0

本發明涉及一種無毒害粉彩顏料及其制備方法,采用天然礦物原料及工業化工原料,重量百分比組成為:石英25～40%、長石10～20%、硼酸20～30%、氧化鋁5～15%、碳酸鋰2～6%、輕質碳酸鈣5～15%、滑石0～3%、鋯英石2～8%、氧化錫3～6%、氧化鈦0～3%、氧化鈰0～2%、碳酸鋇0～5%、碳酸鎂0～3%、硝酸鉀0～5%、氟化鈉0～5%;采用外加或直接添加著色金屬氧化物0.5～2%或無毒陶瓷色料10～20%獲得制品,通過采用復合乳濁劑和控制熔劑組分的配比,較好地解決了不添加鉛、砷后粉彩顏料彩烤不白、不粉、不柔、膨脹系數大等問題,得到了有景德鎮傳統粉彩顏料裝飾效果的無毒害粉彩顏料。

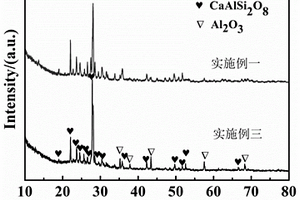

增強日用陶瓷的坯釉中間層材料以及陶瓷制品的制備方法 718

 0

本發明公開了一種增強日用陶瓷的坯釉中間層材料，其原料組成為：硅線石5～20wt％、藍晶石8～30wt％、高嶺土5～15wt％、石英6～30wt％、鈣源25～45wt％、燒滑石0～5wt％、鋰輝石1～5wt％、透鋰長石1～5wt％；所述鈣源為方解石、硅灰石、石灰石中的一種或其組合。此外，還公開了一種具有坯釉中間層材料的增強日用陶瓷制品的制備方法。本發明通過在坯釉之間設計一層具有高強度的中間層材料，同時起到從坯體到釉層的膨脹系數過渡作用，與坯體和釉層都具有良好的結合性，利用中間層的高強度、以及與坯體和釉層之間產生的壓應力，有效實現了陶瓷制品強度的提高。

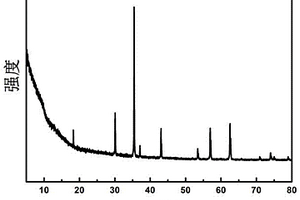

多溝道表面修飾非晶態氧化鐵納米球的制備方法 889

 0

本發明公開了一種多溝道表面修飾非晶態氧化鐵納米球的制備方法，具體步驟如下：(1)配制前驅體溶液；(2)將前驅體溶液轉移至水熱釜，溫度設置在180～200℃，水熱處理為1～6h；(3)將沉淀物反復離心、洗滌，去除多余反應離子；(4)烘干，干燥溫度為80～110℃，干燥時間為8～12h。本發明采用水熱法制備氧化鐵納米顆粒，利用水熱反應中的熟化和氫離子蝕刻的協同效應，得到多溝道表面修飾非晶態氧化鐵納米球。將其作為鋰離子電池負極材料，得到較好的電化學性能，這對氧化鐵非晶材料在鋰離子電池領域進一步發展中具有重要意義。

高強度齒科修復用陶瓷復合材料及其制備方法 1095

 0

本發明公開了一種高強度齒科修復用陶瓷復合材料，其原料組成為：SiO₂31～41wt％、Li₂CO₃25～31wt％、Al₂O₃2～5wt％、K₂CO₃2～4wt％、(NH₄)₂·HPO₄2～8wt％、ZrSiO₄7～17wt％、Y₂O₃0.5～2wt％、MgO?1～2wt％，以及著色劑CeO₂0.2～1wt％、TiO₂0.2～1wt％；所述材料為含氧化鋯、二硅酸鋰和殘留玻璃相三種物相的陶瓷復合材料。此外，還公開了上述高強度齒科修復用陶瓷復合材料的制備方法。本發明陶瓷復合材料不僅具有高的強度和穩定性，而且具有與天然牙齒類似的色度及良好的光學透過率，有利于實現實際應用，適用于義齒移植、骨科修復及其他對陶瓷強度有特殊要求的領域。

中溫燒結堇青石質耐熱瓷及其制備方法 875

 0

本發明涉及一種中溫燒結堇青石質耐熱瓷及其制備方法，所述耐熱瓷坯體的物料配方組成質量百分比為：滑石20~35%、高嶺土20~35%、粘土5-15%、預燒料10~30%、鋰輝石0~20%，經混合、球磨、成型，然后在1230℃~1270℃燒成、保溫30min，得到堇青石質耐熱瓷，所述瓷胎的熱膨脹系數α為1.5~2.0×10-6/℃。本發明采用我國儲量豐富、質量優良、價格低廉的滑石作為原料，并通過原料預燒的方式克服了目前堇青石質耐熱瓷合成溫度高、燒成范圍窄的缺陷，從根本上破解鋰質耐熱瓷制備成本過高的行業難題，因此具有廣闊的市場前景。
