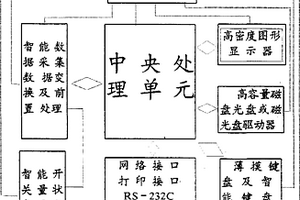

智能多通道免維護無紙無筆模擬順序記錄儀 890

 0

本實用新型是一種多通道智能免維護無紙無筆模擬順序記錄儀。本實用新型是一種以微處理機主控制的,連有單片機為核心的數據采集電路、平板顯示電路、大容量存貯介質等組成的具有測量、計算、顯示、歷史數據存貯及通訊于一體的高級記錄儀表。通過儀表面板上的操作鍵盤可對儀表進行設定,插入外接標準鍵盤可進行功能再開發;本儀表可單獨使用,也可組網使用;本表結構為標準盤裝型,由于內置UPS電源也可做為便攜表使用。適用于電力、石化、冶金、科研等部門。

插入件式換熱器的新型單管構件 875

 0

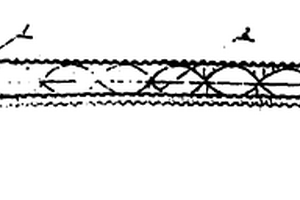

插入件式換熱器的新型單管構件,由于其管件采用了特定形狀的螺旋波紋內,外壁和端口結構,與平壁式常規單管結構相比,具有插入物“扭曲比”小,管道內氣流側阻力低和進出口局部阻力系數小、余熱回收率高,積垢易于清除等優點。是冶金加熱、鍛造、熱處理等工業窯爐余熱回收設備中較為理想的單管構件。

用于更換高爐測溫裝置的工裝 752

 0

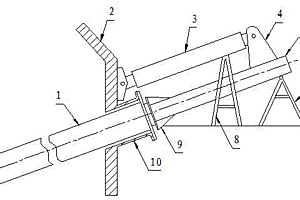

一種用于更換高爐測溫裝置的工裝，屬冶金技術領域。其技術方案是，它包括液壓油缸、牽引管、油缸支架和三角滾架，所述牽引管放置在三角滾架上，其一端與待更換的測溫裝置同軸連接，另一端設置有油缸連接架，所述液壓油缸位于牽引管上方且與牽引管平行，其外殼固定在油缸支架上并與高爐的爐體鉸接，液壓油缸的活塞桿與牽引管上的油缸連接架鉸接。本實用新型利用油缸拖動測溫裝置沿其軸向移動，將測溫裝置從爐體上的安裝套管中抽出或將測溫裝置插入套管，從而實現測溫裝置的快速拆裝。本裝置大大降低了檢修人員的勞動強度，提高了測溫裝置的檢修效率，降低了檢修成本。此外，本實用新型還具有結構簡單、操作方便、安全等優點。

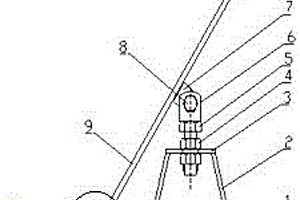

高爐開口機鉆桿拆卸裝置 753

 0

本實用新型涉及一種高爐開口機鉆桿拆卸裝置，屬于冶金行業高爐煉鐵設備技術領域。技術方案是：承載板（3）通過支撐梁（2）支撐在底座（1）上，螺栓A（5）通過螺母A（4）固定在承載板（3）上，耳軸支座（6）固定在螺栓A（5）上，連接耳板（7）固定在轉臂（9）上，連接耳板（7）與耳軸支座（6）之間通過耳軸（8）轉動連接在一起，支撐板（13）固定在轉臂（9）的一端，螺栓B（11）通過螺母B（14）固定在支撐板（13）上，U型槽（10）固定在螺栓B（11）上。本實用新型的有益效果是：單人就能輕松的進行操作，節省了勞動力，避免了直接接觸鉆桿發生燙手事故，提高人工勞效的同時，工人的安全也受到了保護，具有較好的實用價值。

鑄坯拉矯機輔助裝置 1123

 0

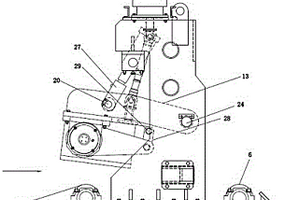

本實用新型涉及一種鑄坯拉矯機輔助裝置，屬于冶金行業連鑄機工藝設備技術領域。技術方案是：前自由輥（5）和后自由輥（6）分別固定在橫梁底座（32）上，上拉坯輥（3）位于前自由輥（5）和后自由輥（6）的上方，電機（8）通過減速機（1）與上拉坯輥（3）驅動連接；機架（2）固定在橫梁底座（32）上，液壓缸（7）的缸體固定在機架（2）上，液壓缸（7）的活塞桿與轉臂（13）驅動連接，轉臂（13）的一端鉸接在機架（2）上，轉臂（13）的另一端與上拉坯輥（3）相連接；左側導輥（26）和右側導輥（4）分別轉動連接在機架（2）上。本實用新型的有益效果是：能夠防止鑄坯在切割區前發生上彎、側彎等現象，保證火焰切割車的正常切割。

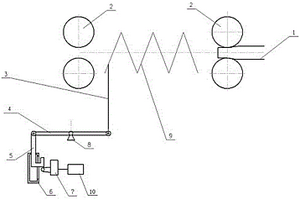

高速線材精軋機組堆鋼檢測裝置 1095

 0

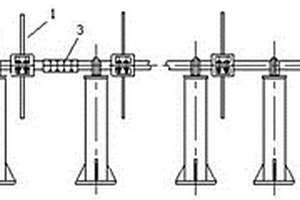

本實用新型涉及一種高速線材精軋機組堆鋼檢測裝置，屬于冶金行業高速線材生產設備技術領域。技術方案是：檢測線（9）設置在精軋機組的精軋機之間，所述檢測線（9）的材質為尼龍，檢測線（9）的一端固定在精軋機機架上，檢測線（9）的另一端固定在感應桿（3）的一端，感應桿（3）的另一端鉸接在支撐桿（4）的一端，支撐桿（4）的另一端與觸動體（5）連接，支撐桿（4）的中間鉸接在支撐座（8）上，所述觸動體（5）與位置開關（7）相配合，位置開關（7）和報警器（10）連接。本實用新型的有益效果是：能夠快速檢測精軋過程中發生的堆鋼，以便及時采取控制措施，避免增加堆鋼量和處理難度，結構簡單，造價低。

鐵水車制動裝置 894

 0

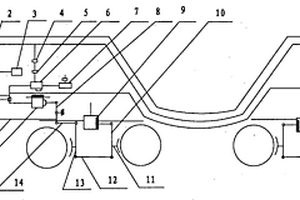

一種鐵水車制動裝置,屬于冶金鐵水運輸設備技術領域,用于解決大牽引重量、快速運行的鐵水車安全制動問題,其技術方案是:它包括空氣制動機和制動傳動裝置,空氣制動機包括三通閥、副風缸、制動缸、降壓氣室及管路塞門,制動傳動裝置包括傳動杠桿、閘瓦,制動管與三通閥的進口相連接,三通閥的另兩端分別與副風缸和制動缸相連接,副風缸與制動缸之間有管路連接,制動缸的鞲鞴推桿與傳動杠桿相連接,傳動杠桿的末端連接閘瓦,閘瓦與車輪踏面相對。這種鐵水車制動裝置具有構造簡單、作用可靠、堅固耐用、檢修方便的優點,實現了大牽引重量、快速運行的列車在長、陡下坡道鐵路線上安全行駛和定位停車的目的。

多流連鑄機鑄坯在線托舉稱量裝置 1121

 0

本實用新型涉及一種多流連鑄機鑄坯在線托舉稱量裝置，屬于冶金行業連鑄機設備技術領域。技術方案是：該稱量裝置設置在多流連鑄機的每一流鑄坯輸送輥道上，它包含三個托舉機構、一根縱梁（4）和多個鑄坯支架（5），多個鑄坯支架（5）分別固定在縱梁（4）上，多個鑄坯支架（5）分別位于鑄坯輸送輥道的輸送輥（6）之間，縱梁（4）的下方設有三個托舉機構，三個托舉機構分別為后托舉機構、中托舉機構和前托舉機構；所述中托舉機構和前托舉機構與后托舉機構相同。本實用新型的有益效果是：能夠方便多流連鑄機鑄坯的在線稱重，占用鑄坯輥道空間小，不易損壞，提高連鑄坯稱量的控制精度，減少稱量誤差。

爐外鋼包鋼液倒澆裝置 750

 0

本實用新型涉及一種爐外鋼包鋼液倒澆裝置，屬于冶金行業煉鋼生產技術領域。技術方案是：鋼包座（2）和升降液壓缸（3）分別固定在鋼結構框架（1）上，升降液壓缸（3）的活塞桿端與升降隔熱平臺（5）驅動連接，所述升降隔熱平臺（5）設有吊掛安全鋼絲繩（6），上下爬梯（4）固定在升降隔熱平臺（5）上，水口開啟液壓缸旋轉臂（7）的一端鉸接在鋼結構框架（1）上，水口開啟液壓缸旋轉臂（7）的另一端與水口開啟液壓缸（8）鉸接。本實用新型的有益效果是：通過將鋼液從一個鋼包倒澆到另一鋼包的過程，以及底吹氬氣，實現合金料在鋼液中的充分均勻，以及殘余氧氣的溢出和熔渣的充分上浮，為特種鋼冶煉質量的提高，提供了技術和設備支持。

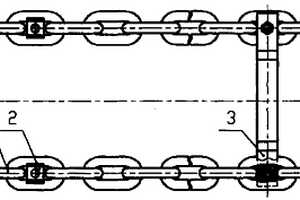

帶定位聯接塊的圓環鏈 763

 0

本實用新型公開了一種帶定位聯接塊的圓環鏈,技術上所采用的解決方案是:在所選定圓環鏈鏈環的中心環形空間內焊接定位聯接塊,定位聯接塊在圓環鏈鏈環的中心位置,定位聯接塊上加工有專門用于聯接的通孔,孔的尺寸可根據聯接強度確定,從而在光滑的鏈環上形成一個用于聯接定位的特殊構件,用螺栓、銷子等聯接件將刮板、提斗或其他附件固定在焊接有定位聯接塊鏈環上,定位聯接塊在圓環鏈鏈環的中心位置;由于采用這樣的技術措施,圓環鏈環、附件兩者不再發生相對運動,避免了磨損和運動沖擊,保證了聯接可靠性。再加上定位聯接塊在圓環鏈鏈環的中心位置,不破壞圓環鏈原有外形和強度,通用性、互換性強,具有較高聯接強度。采用了上述的技術解決方案之后,本實用新型具有技術方案科學合理、工藝簡便、結構簡單,易于生產制造、成本低廉,在煤炭、建材、冶金、電力等行業的物料輸送機械中具有廣闊的應用前景和巨大的潛在經濟效益。

棒材旋轉收集式落鋼機 860

 0

本實用新型涉及一種棒材旋轉收集式落鋼機，屬于冶金行業棒材軋線精整收集設備技術領域。技術方案是：接料手（1）包含弧形接鋼臂（10）和半圓形底座（11），弧形接鋼臂（10）固定在半圓形底座（11）上，兩個接料手（1）為一組，多組接料手（1）均勻設置在傳動軸（2）上；每組接料手（1）中的兩個半圓形底座（11）扣合在傳動軸（2）上，每組接料手（1）中的兩個弧形接鋼臂（10）對稱設置且弧形方向相反。本實用新型的有益效果是：能滿足不同規格尺寸的圓鋼和螺紋鋼的接送要求，具有接送鋼效率高、設備故障率低的特點，通過弧形接鋼臂實現無落差且沿著弧形接鋼臂的弧形自然滑落的接鋼方式，有效避免鋼材表面劃傷和變形。

噴淋式汽化結晶器 726

 0

一種噴淋式汽化結晶器。這種結晶器屬于冶金連鑄機設備。本實用新型的目的在于解決現有噴淋式結晶器在鋼液結晶過程中,冷卻水產生的熱蒸汽無法回收利用造成的浪費,及冷卻水回收設備投資大的缺陷。本實用新型在結晶器內腔下部設置了退水隔板,使其下部的冷卻水液面平行于退水隔板下端。另外,還設置了貯氣箱,用冷卻水把貯氣箱內的空氣置換到結晶器內腔,保證結晶器的水位處在退水隔板下端,確保全部噴嘴順利噴水。

型材輸送臺架鏈條調整裝置 835

 0

本實用新型涉及一種型材輸送臺架鏈條調整裝置，屬于冶金行業型材輸送臺架設備技術領域。技術方案是：內框架（5）是由兩塊邊板和一塊端板構成的U型結構，鏈輪（7）通過銷軸（8）轉動連接在內框架（5）的兩塊邊板之間；內框架（5）的兩塊邊板分別滑動連接在滑槽板（6）上，所述滑槽板（6）固定在外框架（4）上，所述外框架（4）上設有與內框架（5）端板平行布置的活動板（3），絲桿（1）螺紋連接在外框架（4）的活動板（3）和內框架（5）的端板上，絲桿（1）上設有調節螺母（2）。本實用新型的有益效果是：在設備運轉過程中，能夠方便的調節鏈條的漲緊度，不會對操作人員形成安全隱患，具有拆裝方便，易于維護及操作簡便等優點。

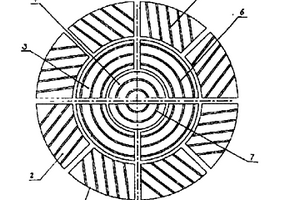

圓盤花紋襯板 937

 0

本實用新型推出了一種結構新穎的圓盤花紋襯板,適用于冶金燒結行業的圓盤造球機,混料機做底盤襯里使用。該襯板是由外圈襯板、內圈襯板、和中心襯板三部分組成,每部分分別由若干塊形狀相同的扇形襯板組合而成,在襯板上布設有由溝槽或凹坑形成的花紋。溝槽可以是直線型、弧線型,也可以是棱形網狀型。凹坑為圓形、橢圓形或方形、三角形。該花紋襯板可提高和改變襯板的摩擦系數,改善造球較果,提高混料質量。

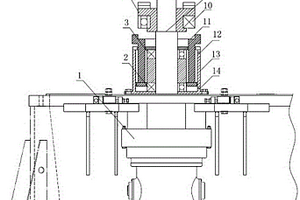

獨立的鋼包回轉臺事故回轉機構及其回轉方法 1115

 0

本發明涉及一種獨立的鋼包回轉臺事故回轉機構及其回轉方法，屬于冶金行業連續鑄鋼設備技術領域。技術方案是：液壓馬達（1）的階梯軸（9）上從下至上依次設有液壓缸（13）、主動半離合器（4）、從動半離合器（5）和小齒輪（6），主動半離合器（4）的下端設有主動半離合器軸承（10），主動半離合器（4）的上端和從動半離合器（5）的下端分別設有相嚙合的齒，小齒輪（6）和從動半離合器（5）通過小齒輪上軸承（7）和小齒輪下軸承（8）與階梯軸（9）固定在一起，小齒輪（6）的外齒與鋼包回轉支承（16）的外齒嚙合在一起。本發明的有益效果是：當鋼包回轉臺發生故障時，能夠將鋼包回轉臺順利旋轉至指定位置，提高鋼包回轉臺驅動的可靠性。

爐外鋼包鋼液倒澆裝置及其倒澆方法 739

 0

本發明涉及一種爐外鋼包鋼液倒澆裝置及其倒澆方法，屬于冶金行業煉鋼生產技術領域。技術方案是：鋼包座（2）和升降液壓缸（3）分別固定在鋼結構框架（1）上，升降液壓缸（3）的活塞桿端與升降隔熱平臺（5）驅動連接，所述升降隔熱平臺（5）設有吊掛安全鋼絲繩（6），上下爬梯（4）固定在升降隔熱平臺（5）上，水口開啟液壓缸旋轉臂（7）的一端鉸接在鋼結構框架（1）上，水口開啟液壓缸旋轉臂（7）的另一端與水口開啟液壓缸（8）鉸接。本發明的有益效果是：通過將鋼液從一個鋼包倒澆到另一鋼包的過程，以及底吹氬氣，實現合金料在鋼液中的充分均勻，以及殘余氧氣的溢出和熔渣的充分上浮，為特種鋼冶煉質量的提高，提供了技術和設備支持。

在線檢測型鋼扭轉度的裝置及其檢測方法 990

 0

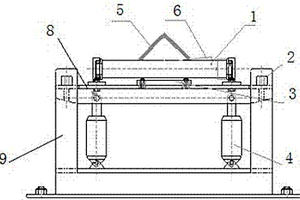

本發明涉及一種在線檢測型鋼扭轉度的裝置及其檢測方法，屬于冶金行業型鋼生產設備技術領域。技術方案是：包含檢測托輥（1）、調節螺栓（2）、水平儀（3）、液壓缸（4）、軸承座（7）、托板（8）和固定支架（9），托板（8）設在固定支架（9）上，托板（8）的兩側分別設有調節螺栓（2），托板（8）的上方設有檢測托輥（1）和水平儀（3），所述檢測托輥（1）的兩端通過軸承座（7）固定在托板（8）上，托板（8）的下方設有液壓缸（4）。本發明的有益效果是：能夠實現在線準確的檢測型鋼的扭轉度，避免出現批量性缺陷。

牛角型燒結混料機振打裝置 868

 0

本實用新型涉及一種牛角型燒結混料機振打裝置，屬于冶金行業燒結機設備技術領域。技術方案是：包含混料機滾筒（1）、短節（2）、墊板（3）、直筒體（7）、振打球（8）、變徑彎頭（9）、錐形堵頭（10）和法蘭，短節（2）的一端通過墊板（3）固定在混料機滾筒（1）的外壁上，振打球（8）設在短節（2）內，短節（2）的另一端通過法蘭與直筒體（7）連接，直筒體（7）的另一端與變徑彎頭（9）連接，變徑彎頭（9）的另一端設有錐形堵頭（10）。本實用新型的有益效果是：能夠及時將粘在混料機滾筒上的物料振打下去，解決了混料機滾筒粘料、結圈問題，提高了混料機的制粒效果，減少對燒結生產的影響，降低工人的勞動強度，消除了安全隱患。

固振一體復合篩 848

 0

一種固振一體復合篩，屬于篩分設備技術領域，用于提高物料篩分的效率。其技術方案是：固定蓖條篩和單層振動篩固定安裝在框架臺車上，單層振動篩位于固定蓖條篩的下方，在固定蓖條篩和單層振動篩的出料端安裝有集料溜槽，激振器安裝在單層振動篩的后下部。本實用新型提高了篩處理能力，實現了在狹小空間安裝較大處理能力篩分設備的創新，每小時處理能力提高了40噸，達到每小時處理200噸焦炭的篩分能力，不但滿足焦爐產能提高的要求，而且能夠滿足生產快節奏及新工藝的要求，為焦爐提高產量、提升冶金焦率打下了堅實基礎。本實用新型的篩分效果好,降低了故障發生率，延長了使用壽命，減少了維修費用和耗電量，具有顯著的經濟效益。

鏈條集中傳動多輥篩分機 876

 0

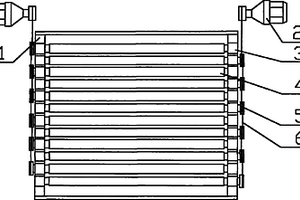

一種鏈條集中傳動多輥篩分機,屬于冶金篩分設備技術領域,目的是提供一種結構簡單緊湊、性能可靠、不易損壞、篩輥間隙可在一定范圍內調整的多輥篩分機,其技術方案是:它包括機架、電機、減速機和多個篩輥,它采用鏈傳動結構,減速機驅動軸通過驅動鏈輪與鏈條相連接,每個篩輥的一端有鏈輪,鏈輪分別與鏈條相嚙合;電機、減速機、鏈條、鏈輪為兩套,分別位于篩輥兩側,一側的電機、減速機、鏈條、鏈輪與奇數篩輥相傳動連接,另一側的電機、減速機、鏈條、鏈輪與偶數篩輥相傳動連接。本實用新型兩組驅動單元采用電控裝置集中控制,電氣元件少,鏈條傳動方式篩輥不宜被卡死,性能可靠,有效減少生產中的事故率,大大提高了輥篩的使用壽命。

塊狀物料高落差跌落式轉運儲存系統及其方法 1069

 0

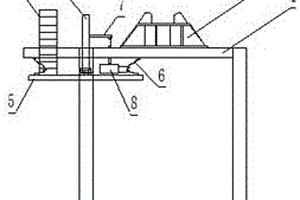

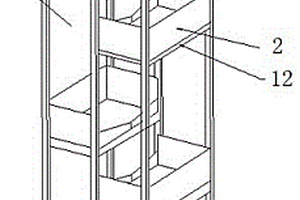

本發明涉及一種塊狀物料高落差跌落式轉運儲存系統及其方法，屬于冶金行業物料運輸技術領域。技術方案是：包含支架（1）和緩沖料斗（2），支架（1）上設有若干個從上至下相互交錯布置的緩沖料斗（2），所述緩沖料斗（2）是由前擋板（21）、側擋板（22）、后擋板（23）和底板（24）組合而成，前擋板（21）呈V型結構，前擋板（21）的高度小于側擋板（22）和后擋板（23）的高度，支架（1）上相鄰兩個緩沖料斗（2）中的前擋板（21）相對布置。本發明的有益效果是：充分利用塊狀物料在自然跌落過程的重力勢能的動能轉化，使物料自上而下呈“S”型的運動軌跡，實現連續性不間斷轉運，降低塊狀物料的過粉碎。

盤條力學性能測試試樣矯直機及其方法 748

 0

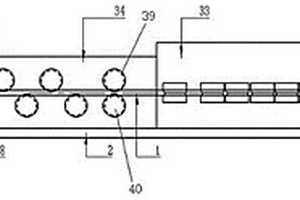

本發明涉及一種盤條力學性能測試試樣矯直機及其方法，屬于冶金行業測試分析技術領域。技術方案是：包含按照試樣運行方向依次順序布置的豎向矯直機構（34）和橫向矯直機構（33）；所述豎向矯直機構（34）包含咬入輥、豎向矯直輥和導向輥，所述橫向矯直機構（33）包含按照試樣運行方向依次順序布置的若干對豎直布置的矯直輥；豎向矯直機構（34）中的上咬入輥（35）、下咬入輥（36）、上導向輥（39）、下導向輥（40）、上矯直輥（37）和下矯直輥（38）以及橫向矯直機構（33）中的矯直輥均設有與試樣相匹配的V型孔型。本發明的有益效果是：通過對試樣橫向和豎向的矯直，實現試樣的矯直，提高工作效率。

開式冷卻結構的拉矯機拉矯輥 1071

 0

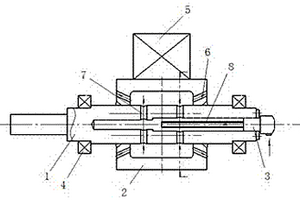

本發明涉及一種開式冷卻結構的拉矯機拉矯輥，屬于冶金行業連鑄設備技術領域。技術方案是：輥身（2）焊接在傳動軸（1）上，呈一體結構，傳動軸（1）的兩端分別設有支撐軸承（4），傳動軸（1）和輥身（2）的內部均設有一個空腔，傳動軸（1）內部的空腔與輥身（2）內部的空腔通過多個設置在傳動軸（1）上的孔二（7）連通，輥身（2）上設有多個與輥身（2）內部空腔連通的孔一（6），傳動軸（1）的一端設有旋轉接頭（3），旋轉接頭（3）上設有與傳動軸（1）內部空腔連通的插入管（8）。本發明的有益效果是：能夠避免冷卻水道堵塞，冷卻效果好，提高了拉矯輥的在線使用壽命，減少了拉矯輥故障的發生。

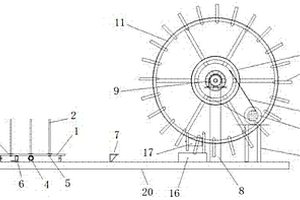

打包線定尺切割設備 1210

 0

本發明涉及一種打包線定尺切割設備，屬于冶金行業鋼材打包線生產設備技術領域。技術方案是：包含固定裝置、自動繞線裝置、自動切割裝置和底座（20），固定裝置、自動繞線裝置和自動切割裝置分別設置在底座（20）上，自動切割裝置靠近自動繞線裝置；固定裝置中的放置盤（1）的圓周方向均勻設有三個滑道（3），每個滑道（3）上均設有一個固定夾緊桿（2）；自動繞線裝置中的支撐桿（8）固定在底座（20）上，旋轉盤（10）固定在支撐桿（8）上，固定卡盤（11）固定在旋轉盤（10）上，固定卡盤（11）上設有固定爪（12）；本發明的有益效果是：能夠提高打包線定尺剪切速度，節省人力，提高工作效率，滿足線材打捆的要求。

鑄坯內嵌式切前輥道 1206

 0

本發明涉及一種鑄坯內嵌式切前輥道，屬于冶金行業連鑄設備技術領域。技術方案是：整體通輥（3）為中空結構，整體通輥（3）的兩端分別設在軸承座上，軸承座之間設有通水冷卻的金屬軟管，軸承座上設有防護罩（5），電機（9）通過減速機（7）與整體通輥（3）驅動連接，整體通輥（3）的兩端分別設有與整體通輥（3）內部連通的進水旋轉接頭（1）和出水旋轉接頭（8），多個平行布置的切前輥上對應連鑄機的每一流的兩側均設有一塊水冷板（11），所述水冷板（11）為長條形的導向板，水冷板（11）上設有水槽。本發明的有益效果是：減輕自身的重量，提高了切前輥的剛度，能夠避免切前輥在高溫狀態下鋼組織蠕變下撓。

轉爐渣鐵護爐工藝 1111

 0

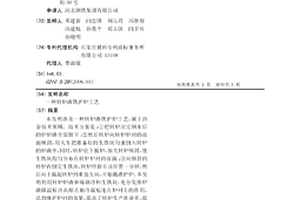

本發明涉及一種轉爐渣鐵護爐工藝，屬于冶金技術領域。技術方案是：①把轉爐出完鋼水后的爐爐渣全部留下；②然后轉爐向轉爐爐襯的前面傾斜，用天車把準備好的生鐵塊勻速倒入轉爐的爐渣中，同時，轉爐往下搖爐，加大轉爐傾斜，使生鐵塊均勻分布在轉爐爐襯的前面；③向傾斜的轉爐內倒完生鐵塊，轉爐停留在該位置一分鐘，然后向上搖起轉爐到垂直方向，開始濺渣護爐。本發明利用轉爐爐渣和煉鋼冷料生鐵塊，充分發揮爐渣降溫析出高熔點相冷凝粘連在爐襯上的作用，達到維護爐襯的效果，提高了轉爐生產作業率，提高了轉爐經濟爐齡，降低了勞動強度，改善了作業環境，提高了資源的利用效率，消除了補完爐后第一爐鋼冶煉和鋼水質量的負面影響。

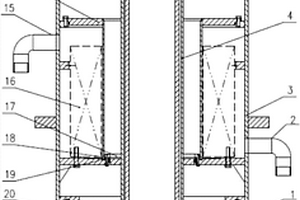

獨立冷卻外水直冷式電磁攪拌結晶器 1075

 0

本發明涉及一種獨立冷卻外水直冷式電磁攪拌結晶器，屬于冶金行業煉鋼設備技術領域。技術方案是：銅管（13）設在外殼（3）的中間，銅管（3）的外側設有導流水套（4），隔水套（14）和密封法蘭（35）將外殼（3）內分割成上空腔、中空腔和下空腔，結晶器進水管（37）與外殼（3）的下空腔連接，結晶器回水管（32）與外殼（3）的上空腔連接，線圈（16）設在外殼（3）的中空腔內，外殼（3）的中空腔分別與電磁攪拌進水管（2）和電磁攪拌回水管（15）連接。本發明的有益效果是：攪拌器與結晶器銅管分別采用獨立的冷卻系統，滿足攪拌器冷卻的要求，提高電磁攪拌器的使用壽命。而且能有利于提高鑄坯坯殼的形成速度。

開式水冷結構的連鑄機輥道 1120

 0

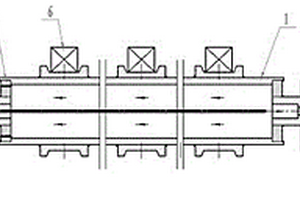

本實用新型涉及一種開式水冷結構的連鑄機輥道，屬于冶金行業煉鋼連鑄設備技術領域。技術方案是：輥身為空心結構，輥身的一側為傳動側，輥身的另一側為非傳動側，輥身的兩端分別設有端板（9）和固定在端板（9）上的軸頭，傳動電機減速機（3）與輥身傳動側軸頭驅動連接，輥身軸頭上分別設有中心孔，輥身傳動側軸頭的中心孔由堵頭（4）封堵，水槍（8）從輥子（1）非傳動側軸頭的中心孔插入輥子（1）冷卻空腔內，水槍（8）固定在支架（7）上，輥身非傳動側的端板（9）上設有出水孔。本實用新型的有益效果是：冷卻效果好，能夠避免傳動側由于漏水造成的傳動電機燒損事故。

用于氧壓反應釜的氧氣分布裝置 1047

 0

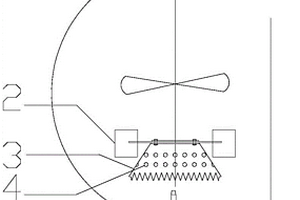

本實用新型屬于氧壓浸出濕法冶金技術領域，涉及一種用于氧壓反應釜的氧氣分布裝置，包括氧氣進氣管、彎葉圓盤渦輪攪拌裝置和氣體分布器；氧氣進氣管的噴嘴、彎葉圓盤渦輪攪拌裝置和氣體分布器均與氧壓反應釜的攪拌軸同軸設置；氧氣進氣管固定連接于氧壓反應釜的釜底中心位置，氧氣進氣管的噴嘴位于氧壓反應釜內部、朝上設置；彎葉圓盤渦輪攪拌裝置的圓盤與氧氣進氣管的噴嘴垂直，彎葉圓盤渦輪攪拌裝置固定連接于氧壓反應釜的攪拌軸上；氣體分布器位于彎葉圓盤渦輪攪拌裝置的下方，氣體分布器的頂端固定連接于彎葉圓盤渦輪攪拌裝置的圓盤上；氣體分布器上均勻設置有氣體擴散孔。本實用新型有效降低生產中氧氣消耗，縮短浸出時間，提高金屬浸出率。

鋼包長水口快速更換裝置 1189

 0

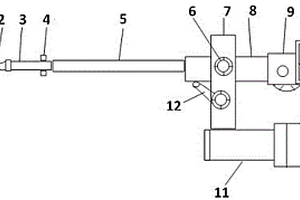

本實用新型涉及一種鋼包長水口快速更換裝置，屬于冶金行業煉鋼連鑄設備技術領域。技術方案是：套環（2?1）固定在套環固定架（2?2）上，連接桿（2?3）與套環固定架（2?2）固定連接，連接桿（2?3）與連接管（3）的一端通過插銷（4）連接在一起，連接管（3）的另一端和長臂（5）的一端固定連接，長臂（5）的另一端和轉動橫臂（8）的一端固定連接，轉動橫臂（8）的另一端設有操作手柄（9），轉動橫臂（8）的中間轉動連接在支撐架（7）上，升降液壓缸（12）的缸筒鉸接在支撐架（7）上，升降液壓缸（12）的活塞桿驅動連接在轉動橫臂（8）上。本實用新型的有益效果是：結構簡單，拆裝方便，能夠實現鋼包長水口的快速更換。
